30 cm N-Male to MMCX Pigtail Kablo | 50 Ohm, DC–6 GHz, Düşük Kayıplı RF Coaxiel Kablo
30 cm N-Male to MMCX Pigtail Kablo | 50 Ohm, DC–6 GHz, Düşük Kayıplı RF Coaxiel Kablo nedir?
30 cm N-Male to MMCX pigtail kablo, anten ile RF modülü arasında düşük kayıplı ve yüksek ekranlama performansına sahip bağlantı sağlamak için geliştirilmiş 50 Ohm profesyonel koaksiyel kablodur. DC–6 GHz frekans aralığında çalışabilen ürün; gümüş kaplama bakır iç iletken, PTFE dielektrik, çift örgülü %95+ kapsamalı ekranlama ve FEP dış kılıf yapısıyla 2.4 GHz ve 5 GHz Wi-Fi, RF modem, telemetri, IoT ve diğer yüksek frekanslı haberleşme uygulamalarında güvenilir sinyal aktarımı sunar. N-Male ve MMCX Male konnektör yapısı sayesinde harici anten sistemleriyle kompakt RF modülleri arasında kolay bağlantı kurulmasını sağlayan 30 cm pigtail kablo, 2.4 GHz’de ≤0.32 dB ve 5.0–5.8 GHz aralığında ≤0.52 dB hedeflenen ekleme kaybı, >90 dB ekranlama etkinliği ve düşük VSWR değerleriyle sinyal kaybı ve yansımayı minimumda tutmaya yardımcı olur. Geniş çalışma sıcaklığı, sağlam konnektör yapısı ve en az 500 takma/sökme döngüsüne uygun mekanik dayanımı sayesinde profesyonel ve uzun ömürlü RF bağlantıları için ideal bir çözümdür.
Ürün Özellikleri:
#1146
₺153,38 ($2,60) + kdv
Uyumlu Ürünler
-
Ücretsiz sevkiyat$500 üzeri alımlar için
-
DestekHafta içi 09-18 / Cumartesi 09-13
-
100% Güvenli3D Güvenli Ödeme
-
Özel ProjelerinizeÖzel Teklifler
30 cm • N-Male → MMCX • 50 Ohm • DC–6 GHz • Ultra Low Loss • Double Shielded

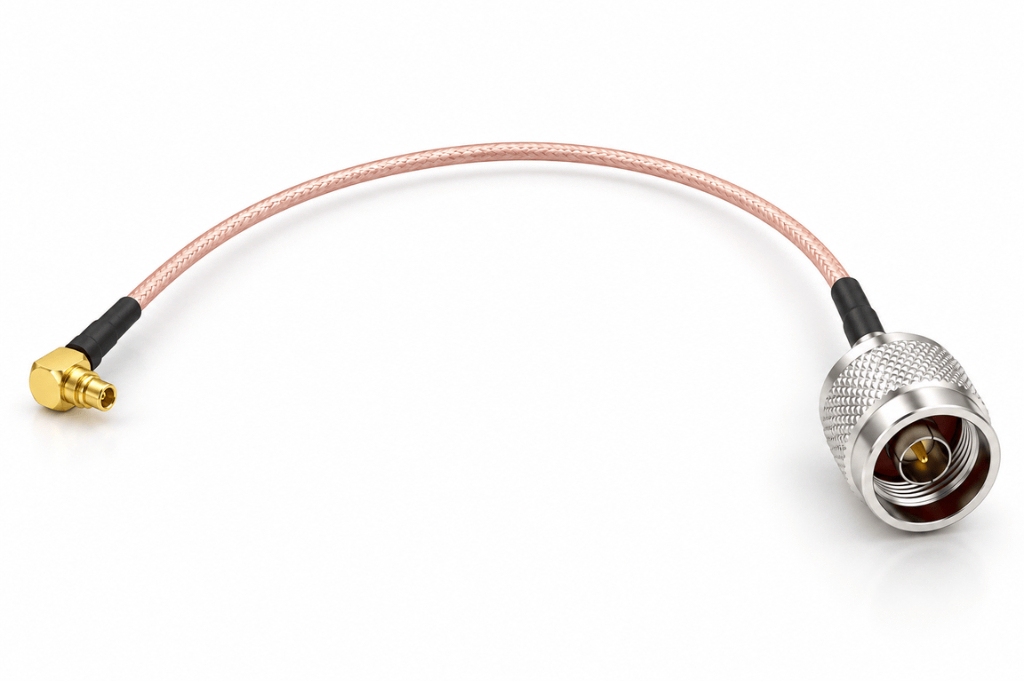

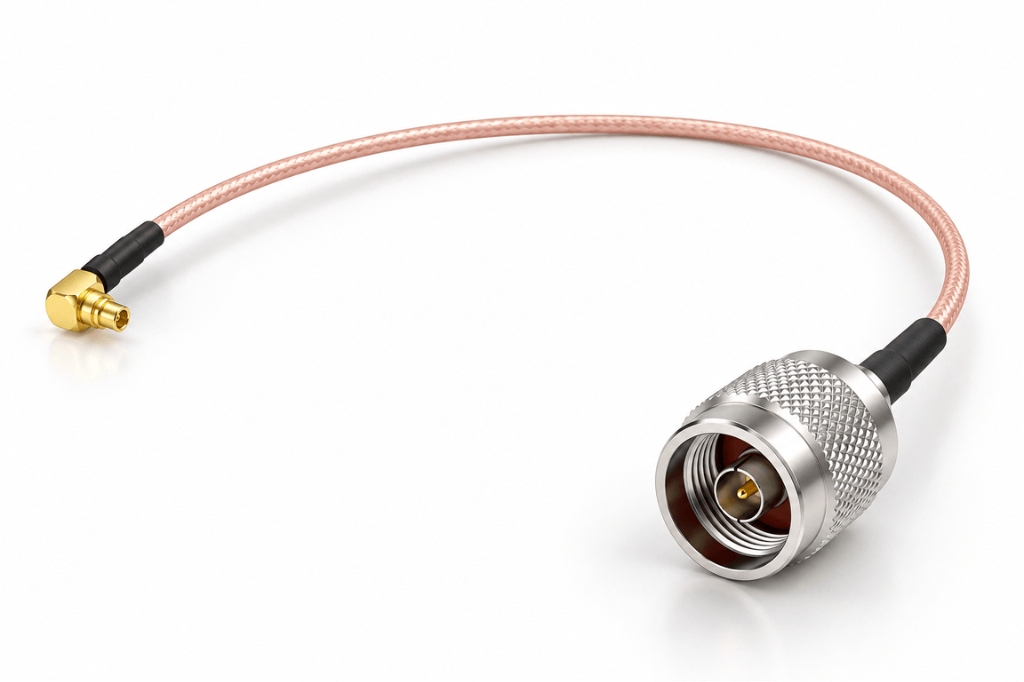

30 cm N-Male to MMCX Pigtail Kablo – 50 Ohm Düşük Kayıplı RF Koaksiyel Kablo
30 cm N-Male to MMCX RF pigtail kablo, anten ile kablosuz haberleşme modülü arasında düşük kayıplı ve yüksek ekranlama performansına sahip RF bağlantısı oluşturmak için tasarlanmış profesyonel sınıf bir koaksiyel bağlantı kablosudur. 50 Ohm empedans, DC–6 GHz çalışma aralığı, gümüş kaplama bakır iletken, PTFE dielektrik ve çift örgülü ekranlama yapısıyla 2.4 GHz ve 5 GHz kablosuz sistemler başta olmak üzere geniş bant RF uygulamalarında güvenilir sinyal aktarımı sağlar.
30 cm N-Male MMCX Male 50 Ohm DC–6 GHz Double Shielded >90 dB Ekranlama PTFE
Kısa kablo, minimum RF kaybı: 30 cm uzunluk, anten ve RF modülü arasında gereksiz kablo mesafesini azaltarak özellikle 2.4 GHz ve 5 GHz uygulamalarında sinyal kaybının düşük tutulmasına yardımcı olur.
Öne çıkan özellikler
30 cm Düşük Kayıplı RF Bağlantısı
Kısa kablo uzunluğu, yüksek frekanslı RF sistemlerinde kablo kaynaklı zayıflamayı minimumda tutmaya yardımcı olur.
N-Male → MMCX Bağlantı
N-Tipi anten ve RF altyapılarının MMCX bağlantılı modem, radyo veya haberleşme modüllerine bağlanmasını sağlar.
DC–6 GHz Geniş Frekans Aralığı
2.4 GHz ve 5 GHz Wi-Fi, RF modem, telemetry ve benzeri 50 Ohm haberleşme sistemlerinde geniş kullanım aralığı sunar.
Düşük Ekleme Kaybı
30 cm kablo ve konnektör geçişleri dahil olacak şekilde yüksek frekanslarda dahi düşük insertion loss hedeflenmiştir.
>90 dB Ekranlama
Çift örgülü ekranlama yapısı EMI ve RFI kaynaklı dış parazitlerin RF sinyaline etkisini azaltmak için yüksek ekranlama etkinliği sağlar.
50 Ohm RF Empedansı
Profesyonel RF ve kablosuz haberleşme ekipmanlarında kullanılan standart 50 Ohm empedans yapısıyla uyumludur.
Premium koaksiyel kablo yapısı
Pigtail kablonun RF performansında yalnızca konektör kalitesi değil, merkez iletkenden dış kılıfa kadar tüm kablo katmanları belirleyicidir. Premium yapı için LMR-100A sınıfı düşük kayıplı kablo veya çift örgülü RG-316 sınıfı koaksiyel yapı kullanılması hedeflenmiştir.
Gümüş Kaplama Bakır İç İletken
Merkez damarda kullanılan silver-plated copper yapı, özellikle yüksek frekanslarda iletken yüzeyindeki akım dağılımı açısından yüksek performanslı RF kablolarında tercih edilen bir yapıdır.
PTFE Dielektrik
Katı PTFE yalıtkan, düşük dielektrik kayıp ve yüksek sıcaklık dayanımı sayesinde RF sinyal bütünlüğünün korunmasına yardımcı olur.
Çift Örgülü Ekranlama
%95'in üzerinde kapsama sağlayan çift örgülü gümüş kaplama bakır ekranlama, EMI/RFI parazitlerine karşı güçlü koruma sağlar.
FEP Dış Kılıf
Florlu etilen propilen dış kılıf, kabloyu mekanik ve çevresel etkilere karşı korurken geniş sıcaklık aralığında kullanım imkanı sağlar.
Yüksek kaliteli RF konnektörleri

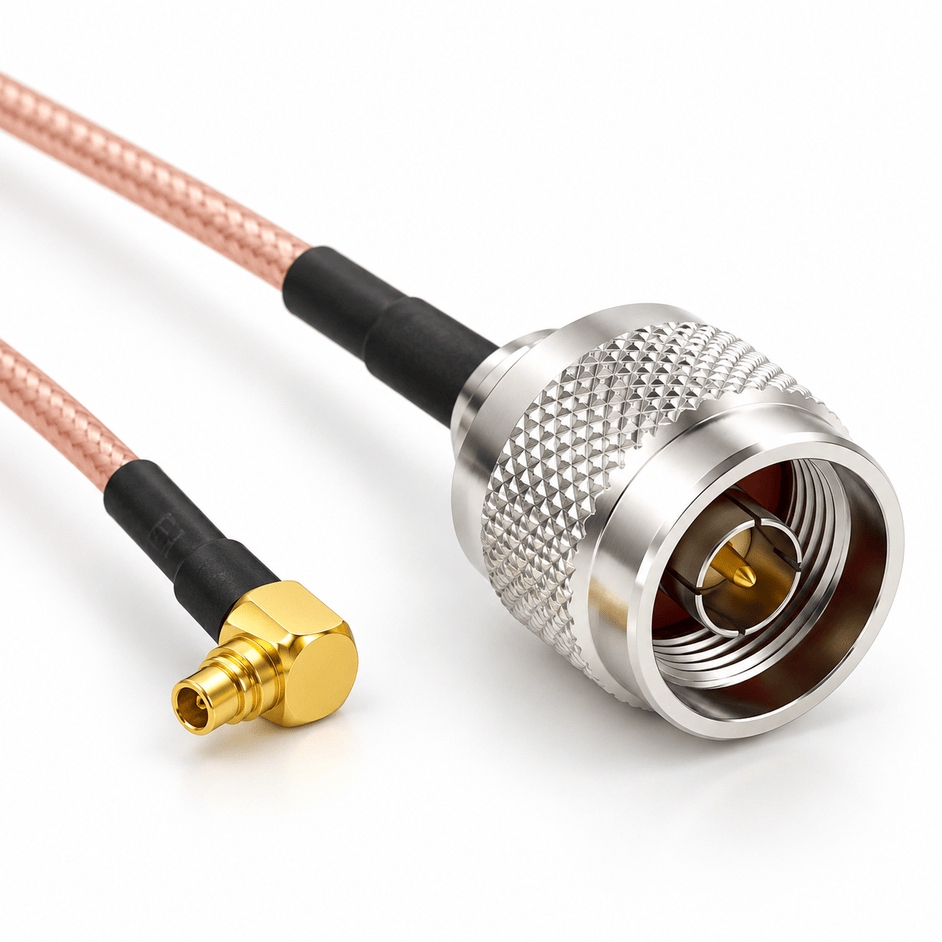

N-Male Konnektör
Cihazın anten tarafında ağır hizmet tipi pirinç gövde üzerine üçlü metal kaplama veya kalın nikel/krom kaplama hedeflenmiştir. Dişli bağlantı mekanizması, özellikle dış ortam ve sabit RF kurulumlarında mekanik olarak güvenli bağlantı sağlar.
MMCX Male Konnektör
RF modülü tarafında kompakt MMCX erkek konektör kullanılır. Saf pirinç gövde üzerine kalın altın kaplama, küçük boyutta güvenilir RF bağlantısı ve korozyon direnci sağlar.
Konnektör temas noktaları: Berilyum bakır kontaklar üzerinde ≥50 µin altın kaplama hedeflenerek düşük temas direnci ve uzun eşleşme ömrü amaçlanmıştır.
RF performans değerleri
30 cm kablo uzunluğu için hedeflenen maksimum ekleme kaybı ve VSWR değerleri, 2.4 GHz ve 5 GHz kablosuz uygulamalarda düşük kayıplı ve düşük yansımalı bir RF bağlantısı sağlamaya yöneliktir.
≤ 0.32 dB 2.4 GHz'de maksimum ekleme kaybı
≤ 0.52 dB 5.0–5.8 GHz'de maksimum ekleme kaybı
> 90 dB Ekranlama etkinliği
DC–3 GHz VSWR
Hedef maksimum VSWR değeri ≤ 1.15:1. Düşük VSWR, anten ve RF modülü arasında sinyal yansımasının azaltılmasına yardımcı olur.
3–6 GHz VSWR
Yüksek frekans aralığında hedef maksimum VSWR değeri ≤ 1.25:1 seviyesindedir.
Kullanım alanları
Wi-Fi ve Outdoor Router Sistemleri
MMCX çıkışlı radyo kartlarının N-Tipi harici antenlere bağlanması için kullanılabilir.
4G / LTE ve RF Modülleri
Uyumlu MMCX çıkışlı modem ve haberleşme modüllerinin harici N-Tipi anten altyapısına bağlanmasında kullanılabilir.
IoT ve Telemetri
Harici anten gerektiren 50 Ohm RF tabanlı telemetri, IoT ve uzak haberleşme sistemlerinde kullanılabilir.
RF Test ve Prototipleme
Laboratuvar, test düzeneği ve prototip cihazlarda MMCX ile N-Tipi bağlantı arasında kısa RF ara kablosu olarak kullanılabilir.
Teknik özellikler
| Genel Yapı | |
|---|---|
| Kablo Uzunluğu | 30 cm |
| Kablo Tipi | LMR-100A ultra-low-loss veya çift örgülü RG-316 sınıfı koaksiyel kablo |
| Karakteristik Empedans | 50 Ohm (±1 Ω) |
| Frekans Aralığı | DC – 6.0 GHz |
| Kablo Malzemeleri | |
| İç İletken | Gümüş kaplama bakır (SPC) |
| Dielektrik | Katı PTFE (Teflon) |
| Ekranlama | Çift örgülü gümüş kaplama bakır, %95+ kapsama |
| Dış Kılıf | FEP, şeffaf / yarı şeffaf kahverengi |
| Konnektörler | |
| Konnektör 1 | N-Male – N-Tipi Erkek |
| N-Male Gövde | Ağır hizmet tipi pirinç, üçlü metal veya kalın nikel/krom kaplama |
| Konnektör 2 | MMCX Male – düz veya uygulamaya göre 90° |
| MMCX Gövde | Pirinç üzeri kalın altın kaplama |
| Kontak Pimleri | Berilyum bakır üzeri ≥50 µin altın kaplama |
| Gerilim Azaltıcı | Yapışkanlı kalın çift duvarlı daralan makaron |
| RF Performansı | |
| Ekranlama Etkinliği | > 90 dB |
| 2.4 GHz Ekleme Kaybı | ≤ 0.32 dB, konnektör geçişleri dahil |
| 5.0–5.8 GHz Ekleme Kaybı | ≤ 0.52 dB, konnektör geçişleri dahil |
| VSWR – DC–3 GHz | ≤ 1.15 : 1 |
| VSWR – 3–6 GHz | ≤ 1.25 : 1 |
| Mekanik ve Çevresel | |
| Çalışma Sıcaklığı | -55°C – +165°C |
| Minimum Bükülme Yarıçapı | 15 mm |
| N-Tipi Kaplin Mekanizması | Dişli bağlantı, su sızdırmaz contalı yapı |
| Eşleşme Ömrü | En az 500 takma / sökme döngüsü |
30 cm N-Male to MMCX Pigtail Kablo | 50 Ohm, DC–6 GHz, Düşük Kayıplı RF Coaxiel Kablo Teknik Özellikler
Teknik özellikler
| Genel Yapı | |
|---|---|
| Kablo Uzunluğu | 30 cm |
| Kablo Tipi | LMR-100A ultra-low-loss veya çift örgülü RG-316 sınıfı koaksiyel kablo |
| Karakteristik Empedans | 50 Ohm (±1 Ω) |
| Frekans Aralığı | DC – 6.0 GHz |
| Kablo Malzemeleri | |
| İç İletken | Gümüş kaplama bakır (SPC) |
| Dielektrik | Katı PTFE (Teflon) |
| Ekranlama | Çift örgülü gümüş kaplama bakır, %95+ kapsama |
| Dış Kılıf | FEP, şeffaf / yarı şeffaf kahverengi |
| Konnektörler | |
| Konnektör 1 | N-Male – N-Tipi Erkek |
| N-Male Gövde | Ağır hizmet tipi pirinç, üçlü metal veya kalın nikel/krom kaplama |
| Konnektör 2 | MMCX Male – düz veya uygulamaya göre 90° |
| MMCX Gövde | Pirinç üzeri kalın altın kaplama |
| Kontak Pimleri | Berilyum bakır üzeri ≥50 µin altın kaplama |
| Gerilim Azaltıcı | Yapışkanlı kalın çift duvarlı daralan makaron |
| RF Performansı | |
| Ekranlama Etkinliği | > 90 dB |
| 2.4 GHz Ekleme Kaybı | ≤ 0.32 dB, konnektör geçişleri dahil |
| 5.0–5.8 GHz Ekleme Kaybı | ≤ 0.52 dB, konnektör geçişleri dahil |
| VSWR – DC–3 GHz | ≤ 1.15 : 1 |
| VSWR – 3–6 GHz | ≤ 1.25 : 1 |
| Mekanik ve Çevresel | |
| Çalışma Sıcaklığı | -55°C – +165°C |
| Minimum Bükülme Yarıçapı | 15 mm |
| N-Tipi Kaplin Mekanizması | Dişli bağlantı, su sızdırmaz contalı yapı |
| Eşleşme Ömrü | En az 500 takma / sökme döngüsü |
