30 cm RG316 SMA Male 90° to MMCX Pigtail Kablo | 50 Ohm Düşük Kayıplı RF Kablo
30 cm RG316 SMA Male 90° to MMCX Pigtail Kablo | 50 Ohm Düşük Kayıplı RF Kablo nedir?
30 cm RG316 SMA Male 90° to MMCX pigtail kablo, kompakt RF modülleri ile SMA bağlantılı anten ve haberleşme ekipmanları arasında güvenilir ve düşük kayıplı bağlantı sağlamak için tasarlanmış 50 Ohm profesyonel RF koaksiyel kablodur. Esnek RG316 kablo yapısı, 30 cm kısa bağlantı mesafesi, 90° açılı SMA Male konnektör ve premium MMCX bağlantısıyla Wi-Fi, LTE/4G/5G, RF modem, IoT, telemetri ve diğer yüksek frekanslı haberleşme uygulamalarında kolay montaj ve kontrollü kablo yönlendirme avantajı sunar. PTFE tabanlı dielektrik yapısı, yüksek kaliteli berilyum bakır kontakları ve altın kaplama temas yüzeyleri düşük temas direnci, yüksek sıcaklık dayanımı ve uzun kullanım ömrü sağlamaya yardımcı olurken, düşük VSWR ve düşük insertion loss özellikleri RF sinyal yansımasını ve bağlantı kayıplarını azaltır. Dar cihaz kasalarında daha az alan gerektiren 90° SMA tasarımı ve esnek RG316 koaksiyel yapısıyla bu SMA Male to MMCX pigtail kablo; modem, router, kablosuz haberleşme kartı, endüstriyel elektronik ve harici anten bağlantıları için kompakt, dayanıklı ve yüksek performanslı bir RF ara bağlantı çözümüdür.
Ürün Özellikleri:
#1148
₺153,54 ($2,60) + kdv
Uyumlu Ürünler
-
Ücretsiz sevkiyat$500 üzeri alımlar için
-
DestekHafta içi 09-18 / Cumartesi 09-13
-
100% Güvenli3D Güvenli Ödeme
-
Özel ProjelerinizeÖzel Teklifler
30 cm • RG316 • 50 Ohm • SMA Male 90° → MMCX • Premium RF Pigtail

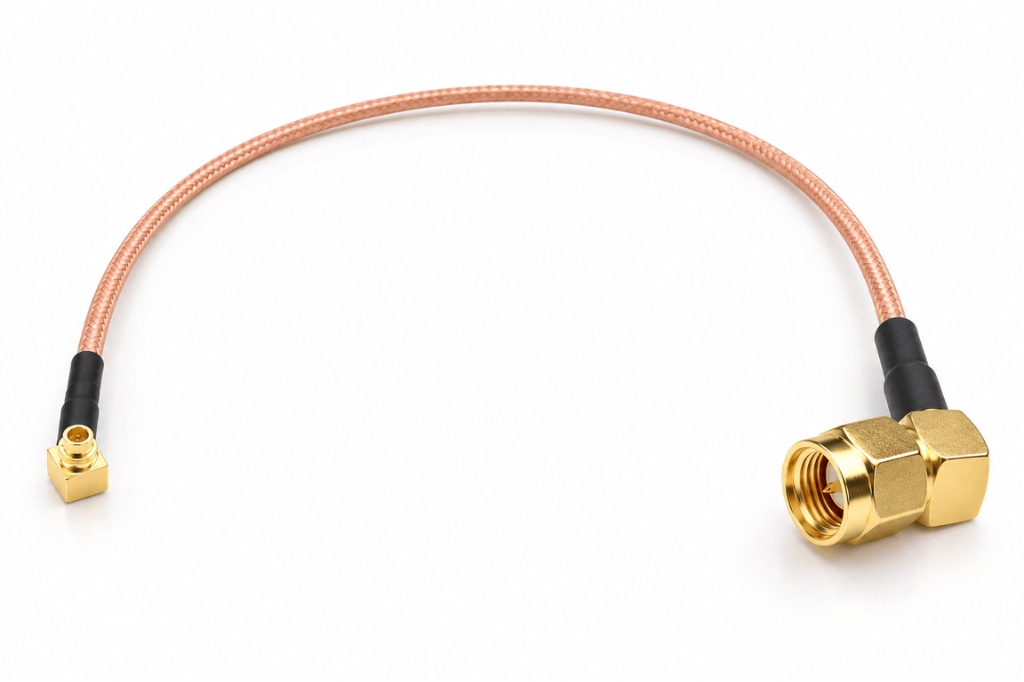

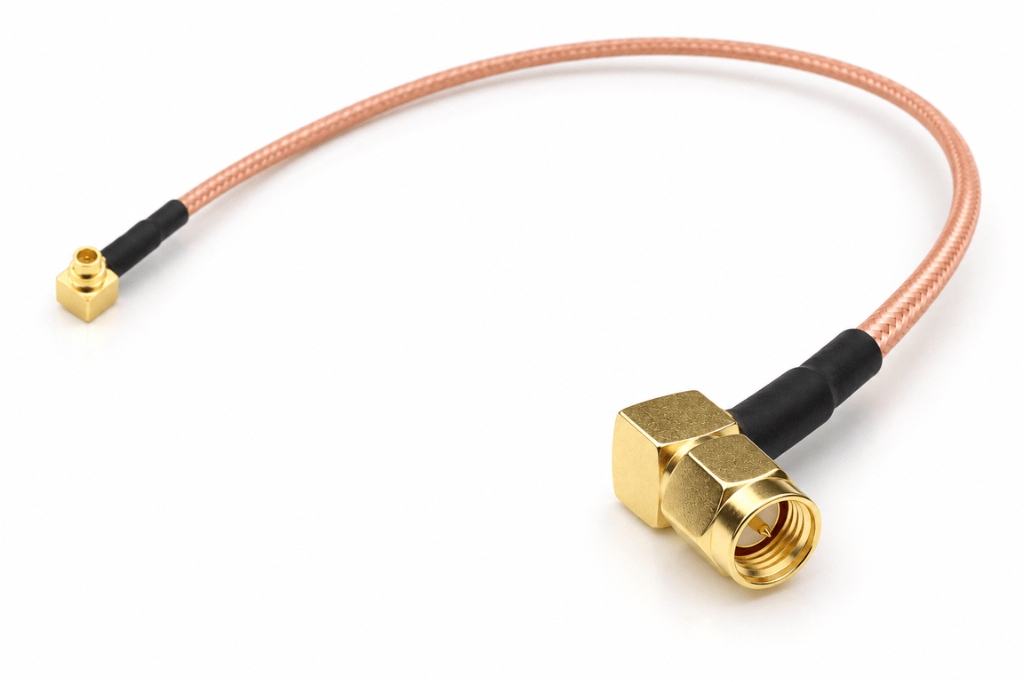

30 cm RG316 SMA Male 90° Angled to MMCX Pigtail Kablo
30 cm RG316 SMA Male Angled to MMCX pigtail kablo, kompakt RF modülleri ile SMA bağlantılı anten ve haberleşme ekipmanları arasında esnek, güvenilir ve düşük kayıplı bağlantı oluşturmak için tasarlanmış profesyonel sınıf 50 Ohm RF koaksiyel kablodur. Esnek RG316 kablo yapısı, kısa 30 cm bağlantı mesafesi, 90° açılı SMA Male konektörü ve hassas MMCX bağlantısıyla Wi-Fi, LTE/4G/5G, RF modem, IoT, telemetri ve diğer yüksek frekanslı haberleşme uygulamalarında kolay montaj ve düzenli kablo yönlendirme avantajı sunar.
RG316 30 cm 50 Ohm SMA Male 90° MMCX Flexible RF Cable PTFE Gold Plated
Esnek RG316 + 90° SMA avantajı: RG316'nın esnek yapısı dar cihaz içlerinde ve küçük muhafazalarda kablonun rahatça yönlendirilmesini sağlarken, 90° SMA Male konektör bağlantı noktasında gereksiz kablo bükülmesini ve alan ihtiyacını azaltmaya yardımcı olur.
Öne çıkan özellikler
Esnek RG316 Koaksiyel Kablo
Kompakt cihazlar ve dar montaj alanlarında kolay yönlendirilebilen esnek RG316 yapısı, RF modülü ile anten bağlantısı arasında pratik kullanım sağlar.
90° Açılı SMA Male
Açılı konektör yapısı, cihaz arkasında daha az boşluk gerektirir ve kablonun SMA bağlantısının hemen ardından keskin şekilde bükülmesini önlemeye yardımcı olur.
Premium MMCX Bağlantısı
Kompakt modem, radyo kartı ve RF modüllerinde kullanılan MMCX bağlantısı, küçük fiziksel boyutta güvenilir RF teması sağlar.
50 Ohm RF Empedansı
Anten, modem ve RF haberleşme sistemlerinde yaygın kullanılan standart 50 Ohm bağlantı mimarisiyle uyumludur.
Kısa ve Düşük Kayıplı Bağlantı
30 cm uzunluk, anten ile RF modülü arasındaki gereksiz kablo mesafesini azaltarak yüksek frekanslardaki kablo kaybını düşük tutmaya yardımcı olur.
Premium RF Kontakları
Berilyum bakır ve ağır altın kaplamalı temas yüzeyleri, düşük temas direnci ve uzun bağlantı ömrü sağlamaya yönelik yapı sunar.
Esnek RG316 RF koaksiyel kablo yapısı
Bu pigtail bağlantıda kullanılan RG316, kompakt ve esnek yapısıyla RF ekipmanlarında yaygın olarak tercih edilen 50 Ohm koaksiyel kablo sınıfıdır. Küçük dış çapı ve esnek yapısı sayesinde modem, router, RF kartı ve elektronik muhafaza içerisinde kablonun sınırlı alanlardan rahat şekilde geçirilmesine imkan tanır.
Esnek ve Kompakt
RG316 yapısı, yarı sert RF kablolara kıyasla cihaz içerisinde daha rahat yönlendirilerek konnektörler ve diğer bileşenler arasındaki bağlantıyı kolaylaştırır.
Yüksek Sıcaklık Uygulamaları
PTFE tabanlı dielektrik ve yüksek performanslı dış yapı, geniş sıcaklık aralığında çalışan RF ve endüstriyel elektronik sistemler için uygundur.
30 cm uzunluk neden avantajlı? RF kablolarında frekans yükseldikçe kablo kaybı önem kazanır. Gereksiz kablo uzunluğunu azaltan 30 cm yapı, anten ile modül arasındaki bağlantının mümkün olduğunca kısa tutulmasına yardımcı olur.

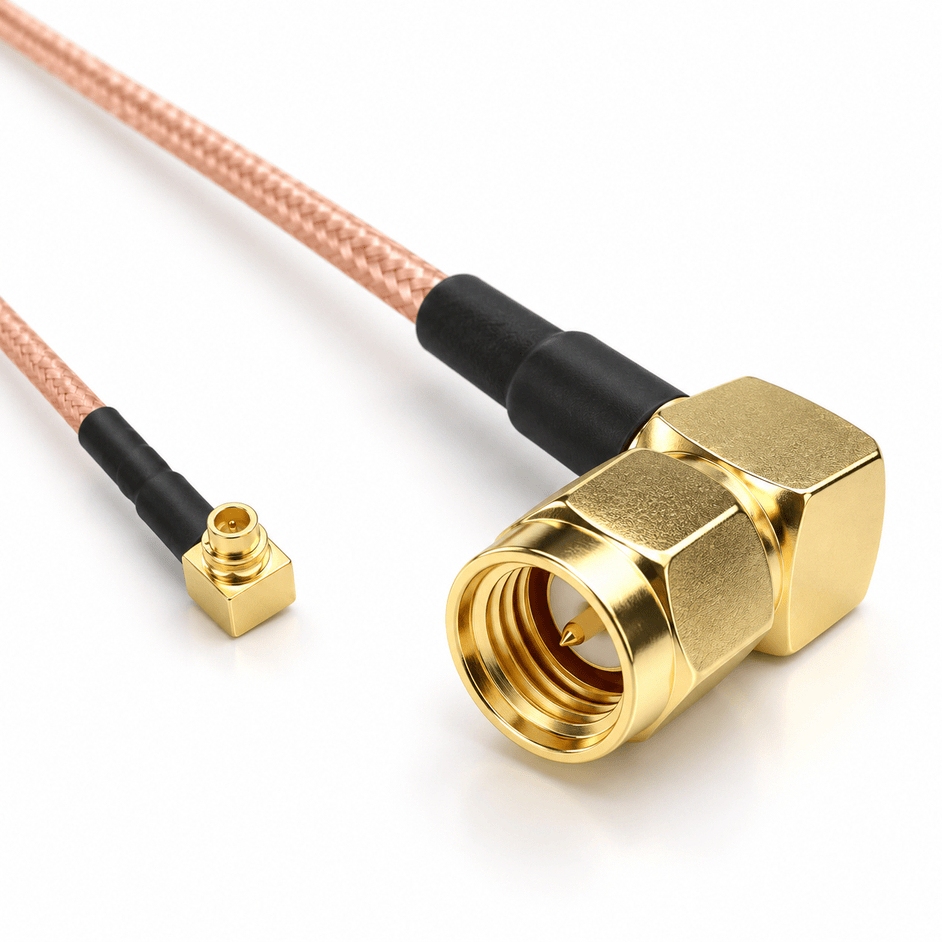

90° açılı SMA Male konektör
Kablonun anten tarafında kullanılan 90° SMA Male konektör, düz SMA bağlantıların fazla alan kapladığı kompakt cihaz ve muhafazalarda daha düzenli kablo çıkışı sağlar. Kablonun doğrudan bağlantı noktasından sert şekilde kıvrılması yerine yön değişimi konektör gövdesi üzerinden gerçekleştirilir.
Dayanıklı Gövde
Pasivasyonlu paslanmaz çelik veya kalın altın kaplamalı ağır hizmet tipi pirinç gövde seçenekleri mekanik dayanım ve korozyon direncine odaklanır.
Altın Kaplama BeCu Merkez Pin
Berilyum bakır merkez kontak ve ağır altın kaplama, düşük temas direnci ve tekrarlanan bağlantılarda güvenilir RF iletimi sağlar.
Hassas MMCX bağlantısı
MMCX konektör; modem, kablosuz kart, RF modülü ve diğer kompakt elektronik cihazlarda kullanılan küçük boyutlu bir RF bağlantı arayüzüdür. Berilyum bakır gövde ve kontak yapısı ile minimum 50 µin altın kaplama, düşük temas direnci ve korozyon dayanımı sağlamaya yöneliktir.
DC–6 GHz
Premium MMCX bağlantı yapısı DC ile 6 GHz arasındaki RF haberleşme uygulamalarında kullanılmak üzere tasarlanmıştır.
≥500 Tak-Çıkar Döngüsü
Güçlendirilmiş geçmeli bağlantı mekanizması, servis ve test uygulamalarındaki tekrarlanan bağlantılara karşı mekanik dayanım sunar.
RF performansı
Yüksek frekanslı RF bağlantılarında yalnızca kablo değil, konektörlerin VSWR ve insertion loss değerleri de toplam bağlantı performansını etkiler. SMA ve MMCX uçlar düşük sinyal yansıması ve düşük bağlantı kaybına odaklanan premium RF özellikleri sunar.
≤ 1.15:1 SMA VSWR @ 6 GHz
≤ 1.20:1 MMCX VSWR @ 6 GHz
≤ 0.10 dB MMCX Insertion Loss @ 6 GHz
SMA Insertion Loss
SMA konektör tarafında hedef maksimum ekleme kaybı ≤0.05 dB × √f(GHz) seviyesindedir.
RF Screening
SMA tarafında 2–3 GHz aralığında ≤ -90 dB, MMCX tarafında 1 GHz'de ≤ -60 dB RF sızıntısı hedeflenmiştir.
Kullanım alanları
Wi-Fi ve Kablosuz Router Sistemleri
MMCX RF çıkışına sahip kablosuz kartların SMA bağlantılı harici antenlerle kullanılmasını sağlar.
LTE / 4G / 5G Modülleri
Uyumlu modem ve hücresel haberleşme modüllerinin harici SMA antenlere bağlanmasında kısa RF ara bağlantısı olarak kullanılabilir.
IoT ve Telemetri
Harici anten kullanan IoT cihazları, telemetri modülleri ve uzak haberleşme sistemlerinde kompakt bağlantı çözümü sunar.
RF Test ve Prototipleme
Elektronik geliştirme, laboratuvar ve RF test uygulamalarında MMCX ile SMA ekipman arasında pratik ara bağlantı sağlar.
Kompakt RF sistemleri için esnek bağlantı
30 cm RG316 SMA Male 90° to MMCX pigtail kablo, cihaz içerisindeki küçük RF modülü ile harici anten bağlantısı arasında kısa, esnek ve güvenilir bir RF ara bağlantısı oluşturmak için tasarlanmıştır. RG316 kablonun ince ve esnek yapısı özellikle router, modem ve gömülü elektronik sistemlerde kablo yönlendirmesini kolaylaştırır.
90° açılı SMA Male konektör, cihaz kasası dışında daha kompakt bir anten bağlantısı oluşturulmasına yardımcı olurken MMCX konektör, PCB ve RF modüllerinde kullanılan küçük bağlantı noktalarına uygun yapı sunar. Böylece tek bir pigtail kablo üzerinden kompakt kart tarafıyla profesyonel anten tarafı arasında geçiş yapılabilir.
Virgin PTFE dielektrik, berilyum bakır kontaklar ve ağır altın kaplama temas yüzeyleri düşük temas direnci ve yüksek sıcaklık dayanımı sağlamaya yardımcı olur. 30 cm kısa kablo uzunluğu ise yüksek frekanslı bağlantılarda gereksiz kablo kaynaklı sinyal kaybını sınırlandırmayı amaçlar.
RG316 30 cm 50 Ohm SMA Male 90° MMCX Flexible PTFE Gold Plated
Teknik özellikler
| Genel Kablo Özellikleri | ||
|---|---|---|
| Kablo Tipi | RG316 Esnek RF Koaksiyel Kablo | |
| Kablo Uzunluğu | 30 cm | |
| Karakteristik Empedans | 50 Ohm | |
| Konnektör Yapısı | SMA Male 90° Angled → MMCX | |
| Kablo Yapısı | Esnek koaksiyel RF kablo, PTFE tabanlı dielektrik yapı | |
| Teknik Parametre | SMA Male Angled | MMCX |
| Gövde Malzemesi | Pasivasyonlu paslanmaz çelik veya kalın altın kaplama ağır hizmet tipi pirinç | Berilyum bakır (BeCu), minimum 50 µin altın kaplama |
| Merkez Kontak | Berilyum bakır, ağır altın kaplama, MIL-G-45204 sınıfı | Berilyum bakır, ağır altın kaplama |
| Yalıtkan / Dielektrik | Virgin PTFE | Virgin PTFE |
| Frekans Aralığı | DC – 18 GHz | DC – 6 GHz |
| VSWR | ≤ 1.15:1 @ 6 GHz ≤ 1.25:1 @ 18 GHz |
≤ 1.20:1 @ 6 GHz |
| Insertion Loss | ≤ 0.05 dB × √f(GHz) | ≤ 0.10 dB @ 6 GHz |
| RF Sızıntısı / Screening | ≤ -90 dB @ 2–3 GHz | ≤ -60 dB @ 1 GHz |
| Tak-Çıkar Ömrü | ≥ 1000 çevrim | ≥ 500 çevrim |
| Çalışma Sıcaklığı | -65°C – +165°C | -55°C – +155°C |
