30 cm RG316 N-Female to U.FL Pigtail Kablo | 50 Ohm DC–6 GHz RF Koaksiyel Kablo
30 cm RG316 N-Female to U.FL Pigtail Kablo | 50 Ohm DC–6 GHz RF Koaksiyel Kablo nedir?
30 cm RG316 N-Female to U.FL pigtail kablo, PCB üzerindeki hassas U.FL / IPEX anten bağlantısını dayanıklı N-Type harici anten arayüzüne taşımak için tasarlanmış 50 Ohm profesyonel RF koaksiyel kablodur. Esnek RG316 yapısı, PTFE dielektrik, gümüş kaplamalı iletken ve %95+ ekranlama sağlayan örgü yapısıyla LoRa, GSM/LTE, Wi-Fi, IoT, telemetri ve endüstriyel kablosuz haberleşme sistemlerinde güvenilir sinyal aktarımı sunar. 30 cm kısa kablo uzunluğu, 2.4 GHz’de yaklaşık 0.25 dB ve 5.8 GHz’de yaklaşık 0.44 dB toplam giriş kaybıyla gereksiz RF zayıflamasını sınırlamaya yardımcı olurken, N-Female bulkhead bağlantısı cihaz kasasına sağlam montaj imkanı sağlar ve hassas U.FL portunun harici anten kablosundan gelebilecek mekanik yükten korunmasına yardımcı olur.
Ürün Özellikleri:
#1152
₺153,60 ($2,60) + kdv
Uyumlu Ürünler
-
Ücretsiz sevkiyat$500 üzeri alımlar için
-
DestekHafta içi 09-18 / Cumartesi 09-13
-
100% Güvenli3D Güvenli Ödeme
-
Özel ProjelerinizeÖzel Teklifler
30 cm • RG316 • N-Female → U.FL / IPEX • 50 Ohm • DC–6 GHz
30 cm RG316 N-Female to U.FL Pigtail Kablo – 50 Ohm RF Koaksiyel Kablo

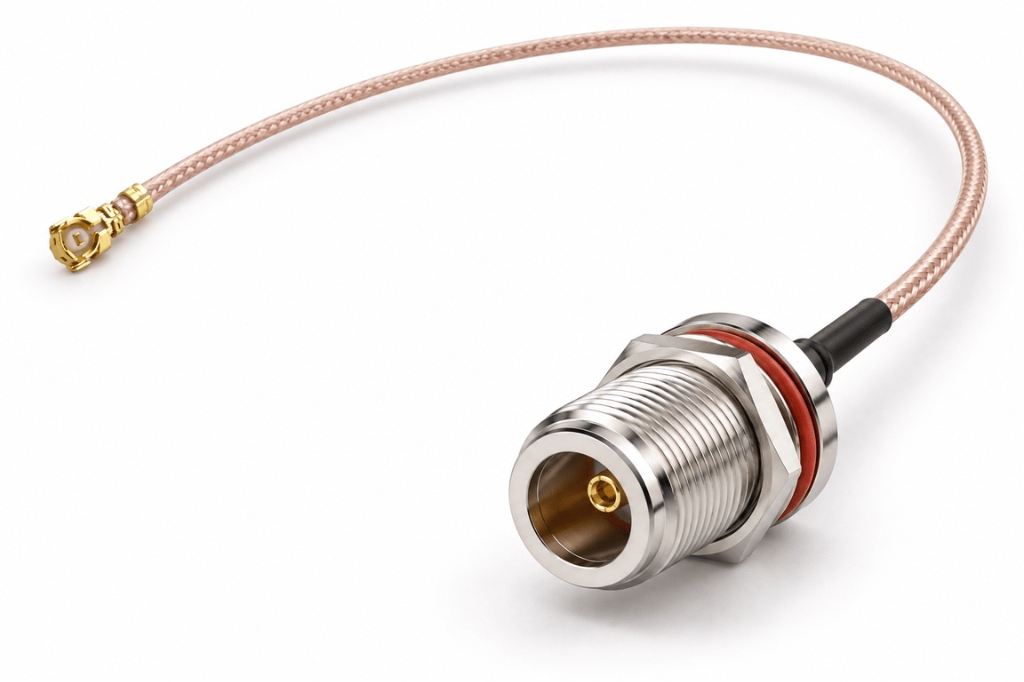

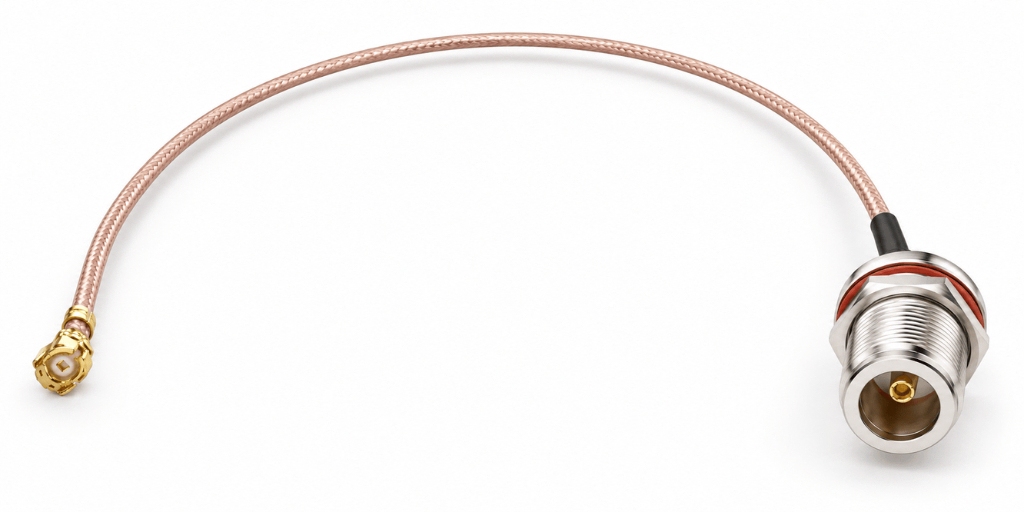

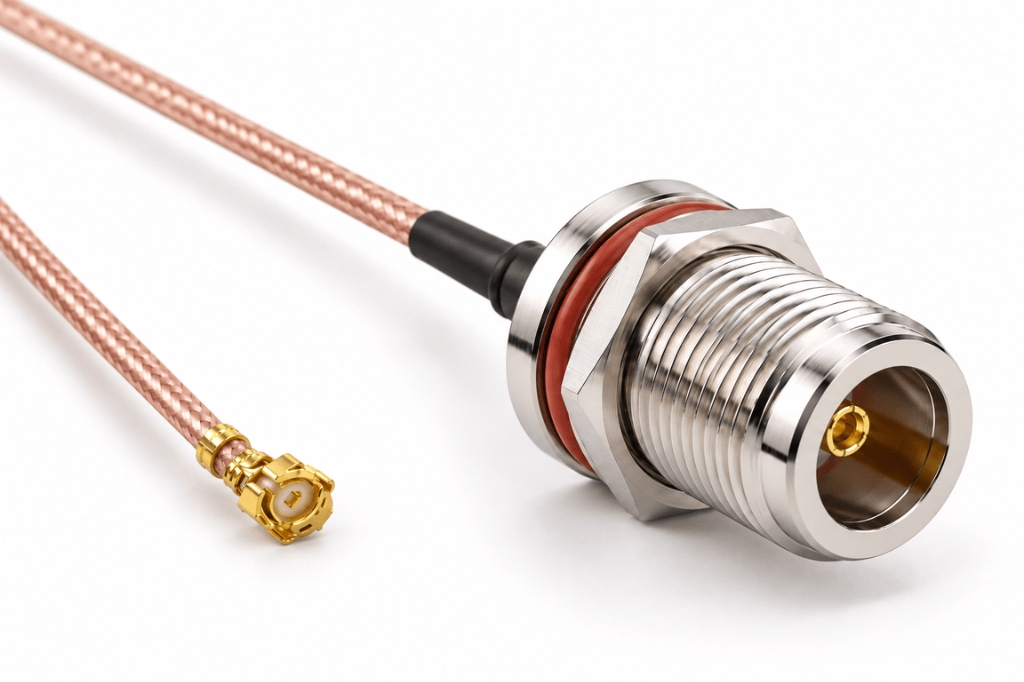

30 cm RG316 N-Female to U.FL pigtail kablo, PCB üzerindeki ultra kompakt U.FL / IPEX RF bağlantısını profesyonel N-Type anten altyapısına taşımak için tasarlanmış esnek ve dayanıklı bir 50 Ohm RF koaksiyel bağlantı kablosudur. RG316 kablo, N-Female panel tipi bağlantı ve U.FL mikro RF konektörü sayesinde Wi-Fi, LoRa, GSM/LTE, IoT, telemetri, modem ve endüstriyel kablosuz haberleşme uygulamalarında cihaz içi RF modülü ile harici anten arasında güvenilir bağlantı oluşturur.
RG316 30 cm N-Female U.FL / IPEX 50 Ohm DC–6 GHz PTFE Ø 2.50 mm
Endüstriyel N-Type anten ile mikro RF kartı arasında köprü: N-Female tarafı dış kutu veya panel üzerine sabitlenebilirken, U.FL tarafı modem veya RF modülünün doğrudan kart üzerindeki anten portuna bağlanır.
Öne çıkan özellikler
Esnek RG316 Kablo
İnce ve esnek yapısıyla endüstriyel kutu, router ve modem içerisinde RF bağlantısının kolay yönlendirilmesini sağlar.
N-Female → U.FL
Büyük ve dayanıklı N-Type anten altyapısını doğrudan mikro U.FL bağlantılı RF modüllerine dönüştürür.
50 Ohm RF Empedansı
LoRa, GSM/LTE, Wi-Fi ve profesyonel RF anten sistemlerinde kullanılan standart 50 Ohm altyapıyla uyumludur.
Kısa ve Düşük Kayıplı Bağlantı
30 cm kablo uzunluğu, montaj için yeterli hareket alanı sunarken gereksiz RF kablo kayıplarını azaltmaya yardımcı olur.
%95+ Ekranlama
Gümüş kaplamalı bakır örgü, EMI ve RFI parazitlerine karşı yüksek RF ekranlama performansı sağlar.
Panel Tipi Montaja Uygun
N-Female tarafının bulkhead panel tipi kullanılması, dış anten bağlantısının cihaz kasasına mekanik olarak sabitlenmesini sağlar.
RG316 koaksiyel kablo yapısı
RG316, RF cihazları ve anten bağlantılarında yaygın kullanılan esnek 50 Ohm koaksiyel kablo sınıfıdır. Yaklaşık 2.50 mm dış çapı, mekanik esnekliği ve PTFE/FEP tabanlı yapısıyla modem, gateway, endüstriyel haberleşme cihazı ve metal muhafazalar içerisindeki kısa RF bağlantıları için uygundur.
Gümüş Kaplamalı Merkez İletken
7×0.17 mm telli SCCS merkez iletken, esneklik ile yüksek frekanslı RF iletim performansını bir araya getirir.
PTFE Dielektrik
Teflon yalıtkan yapı, yüksek frekans ve sıcaklık koşullarında elektriksel kararlılığın korunmasına yardımcı olur.
Gümüş Kaplamalı Bakır Örgü
%95'in üzerindeki ekranlama kapsaması, çevresel elektromanyetik girişimin RF sinyaline etkisini azaltır.
FEP Dış Kılıf
Şeffaf kahverengi FEP dış katman, yüksek sıcaklık dayanımı ve ince, esnek bir koruyucu yapı sağlar.
N-Female ve U.FL bağlantısı
N-Female
Büyük ve mekanik olarak dayanıklı N-Type dişi RF konektör, N-Male anten ve RF kablolarıyla kullanılabilir. Pirinç üzeri ağır nikel kaplama, dış ortam ve endüstriyel uygulamalarda mekanik dayanım ve korozyon direnci sağlamaya yardımcı olur.
U.FL / IPEX / IPX
Ultra kompakt U.FL konektör, doğrudan modem veya RF kartı üzerindeki uyumlu mikro sokete bastırılarak takılır. Fosfor bronz üzeri altın kaplamalı kontak yapısı küçük boyutta güvenilir RF bağlantısı sağlar.
30 cm toplam RF performansı
30 cm RG316 kablo ile N-Female ve U.FL konektörlerinden oluşan toplam bağlantı yapısı, özellikle LoRa, GSM/LTE ve 2.4 GHz kablosuz sistemlerde düşük kablo kaybı ve düşük sinyal yansıması hedefler.
~0.25 dB Toplam kayıp @ 2.4 GHz
~0.44 dB Toplam kayıp @ 5.8 GHz
50 Ohm Nominal RF empedansı
VSWR @ 3 GHz
Maksimum performans aralığında hedef VSWR ≤1.30:1 seviyesindedir.
VSWR @ 6 GHz
Kullanılabilir üst frekans sınırında hedef VSWR ≤1.55:1 seviyesindedir.
Frekans kullanımı: DC–3 GHz aralığı maksimum performans bölgesi olarak değerlendirilirken, bağlantı yapısı DC–6 GHz'e kadar kullanılabilir.
Mekanik montaj ve U.FL koruması
Önemli montaj uyarısı:
RG316 kablo, ultra küçük U.FL konektöre kıyasla daha kalın ve mekanik olarak daha güçlüdür. Kablodan gelen çekme veya bükülme kuvvetinin doğrudan PCB üzerindeki U.FL sokete aktarılması, hassas konektörün zarar görmesine veya karttan ayrılmasına neden olabilir.
RG316 kablo, ultra küçük U.FL konektöre kıyasla daha kalın ve mekanik olarak daha güçlüdür. Kablodan gelen çekme veya bükülme kuvvetinin doğrudan PCB üzerindeki U.FL sokete aktarılması, hassas konektörün zarar görmesine veya karttan ayrılmasına neden olabilir.
Bulkhead N-Female Kullanımı
N-Female tarafının somun ve pul ile sabitlenen bulkhead/panel tipi olması, harici anten kablosunun oluşturduğu mekanik yükün cihaz kasası tarafından taşınmasını sağlar.
U.FL Üzerindeki Yükü Azaltın
RG316 kablo, kart üzerindeki U.FL konektörü çekecek veya yukarı kaldıracak şekilde gerilmemeli; cihaz içinde rahat bir kıvrım bırakılmalıdır.
Montaj sonrası sabitleme: U.FL bağlantısı tamamlandıktan sonra uygulama gerektiriyorsa kablonun hareketini sınırlandırmak amacıyla uygun elektronik sabitleyici, epoksi veya sıcak silikon ile mekanik destek sağlanabilir. Sabitleme işlemi konektörün üzerine aşırı baskı uygulamayacak biçimde yapılmalıdır.
U.FL konektör kullanımında dikkat edilmesi gerekenler
U.FL konektörler sık takılıp çıkarılan servis tipi RF bağlantıları değildir. Yaklaşık 30 takma-sökme çevrimi seviyesindeki mekanik ömürleri nedeniyle, bağlantının mümkün olduğunca kalıcı veya yarı kalıcı tutulması önerilir.
Dik Eksende Takın
U.FL kablo konektörü PCB üzerindeki yuvanın tam üzerine hizalanmalı ve doğrudan aşağı doğru kontrollü basınçla oturtulmalıdır.
Kablodan Çekerek Sökmeyin
Bağlantıyı sökerken RG316 kablonun kendisi çekilmemeli; mekanik yük doğrudan mikro RF soketine aktarılmamalıdır.
Kullanım alanları
LoRa Gateway ve Sensör Sistemleri
U.FL bağlantılı LoRa modüllerinin dış ortam N-Type antenlerle kullanılmasını sağlar.
GSM / LTE Modemler
Kart üzerindeki U.FL anten portunu N-Type harici anten bağlantısına dönüştürmek için kullanılabilir.
Wi-Fi ve Endüstriyel Router'lar
Kompakt Wi-Fi kartlarından cihaz dışındaki N-Type anten bağlantısına geçiş sağlar.
IoT ve Telemetri
Metal veya plastik muhafaza içerisindeki RF modülünü cihaz dışındaki dayanıklı anten arayüzüne bağlamak için uygundur.
Endüstriyel anten bağlantısı ile mikro RF kartı arasında güvenilir geçiş
30 cm RG316 N-Female to U.FL pigtail kablo, cihaz içerisindeki küçük U.FL anten portuyla cihaz dışındaki dayanıklı N-Type anten bağlantısını bir araya getirir. Bu yapı özellikle küçük RF modüllerinin metal veya plastik endüstriyel muhafazalar içerisinde kullanıldığı projelerde pratik avantaj sağlar.
Panel tipi N-Female konektör cihaz kasasına mekanik olarak sabitlendiğinde, dışarıdaki ağır anten kablosundan veya anten konektöründen gelen yük doğrudan elektronik kart üzerindeki hassas U.FL sokete aktarılmaz. Bu nedenle bulkhead montaj, özellikle saha ve endüstriyel cihazlarda tavsiye edilen bağlantı yöntemidir.
Gümüş kaplamalı SCCS merkez iletken, PTFE dielektrik, %95'in üzerinde kapsama sağlayan gümüş kaplamalı bakır örgü ve FEP dış kılıftan oluşan RG316 yapı; esneklik, ekranlama ve yüksek frekanslı RF performansını kompakt bir kablo içerisinde bir araya getirir.
RG316 30 cm N-Female U.FL / IPEX 50 Ohm DC–6 GHz PTFE Bulkhead
Teknik özellikler
| Genel Sistem Özellikleri | |
|---|---|
| Kablo Tipi | RG316 Koaksiyel RF Kablo |
| Toplam Uzunluk | 30 cm, konnektör uçları dahil |
| Nominal Empedans | 50 Ohm |
| Çalışma Frekans Aralığı | DC–3 GHz maksimum performans / DC–6 GHz üst kullanım sınırı |
| Konnektör Detayları | |
| Konnektör A | N-Female (Dişi), tercihen bulkhead/panel tipi |
| Konnektör B | U.FL / IPEX / IPX ultra mikro geçmeli RF konektör |
| N-Type Gövde Malzemesi | Pirinç üzeri ağır nikel kaplama |
| U.FL Kontak Malzemesi | Fosfor bronz üzeri altın kaplama |
| Kablo Fiziksel Yapısı | |
| İç İletken | Gümüş kaplamalı bakır kaplı çelik (SCCS), 7×0.17 mm telli yapı |
| Yalıtkan / Dielektrik | PTFE (Teflon) |
| Dış Örgü / Ekranlama | Gümüş kaplamalı bakır örgü, %95+ kapsama |
| Dış Kılıf | FEP, şeffaf kahverengi |
| Kablo Dış Çapı | Yaklaşık Ø 2.50 mm |
| Elektriksel Performans | |
| VSWR @ 3 GHz | ≤ 1.30 : 1 |
| VSWR @ 6 GHz | ≤ 1.55 : 1 |
| Toplam Giriş Kaybı @ 2.4 GHz | Yaklaşık 0.25 dB |
| Toplam Giriş Kaybı @ 5.8 GHz | Yaklaşık 0.44 dB |
| Yalıtım Direnci | ≥ 1000 MΩ |
| Maksimum Çalışma Gerilimi | 60 V RMS |
| Mekanik ve Çevresel | |
| Minimum Bükülme Yarıçapı – Tek Seferlik | 15 mm |
| Minimum Bükülme Yarıçapı – Tekrarlı | 30 mm |
| Çalışma Sıcaklığı | -55°C – +105°C |
| N-Female Tak-Çıkar Ömrü | ≥ 500 çevrim |
| U.FL Tak-Çıkar Ömrü | Yaklaşık 30 çevrim |
