30 cm RG178 SMA Male 90° to U.FL Pigtail Kablo | 50 Ohm DC–6 GHz RF Kablo
30 cm RG178 SMA Male 90° to U.FL Pigtail Kablo | 50 Ohm DC–6 GHz RF Kablo nedir?
30 cm RG178 SMA Male 90° to U.FL pigtail kablo, PCB üzerindeki U.FL / IPEX anten bağlantısını harici SMA anten arayüzüne taşımak için tasarlanmış ince, esnek ve 50 Ohm empedanslı profesyonel RF koaksiyel kablodur. Yaklaşık 1.80 mm dış çapa sahip RG178 yapısı, 90° açılı SMA Male konektörü ve ultra kompakt U.FL bağlantısıyla Wi-Fi, LTE/4G/5G, IoT, GNSS, RF modem, FPV ve gömülü kablosuz haberleşme sistemlerinde dar alanlarda kolay montaj ve düzenli kablo yönlendirmesi sağlar. DC–6 GHz çalışma aralığı, PTFE dielektrik, gümüş kaplamalı iletken ve yüksek kapsamalı ekranlama yapısı sayesinde yüksek frekanslı uygulamalarda güvenilir sinyal aktarımı sunan ürün, 30 cm kısa kablo uzunluğuyla gereksiz RF kaybını sınırlamaya yardımcı olur ve özellikle PCB üzerindeki U.FL portlarının harici SMA antenlerle kullanılmasında pratik bir bağlantı çözümü sunar.
Ürün Özellikleri:
#1150
₺153,60 ($2,60) + kdv
Uyumlu Ürünler
-
Ücretsiz sevkiyat$500 üzeri alımlar için
-
DestekHafta içi 09-18 / Cumartesi 09-13
-
100% Güvenli3D Güvenli Ödeme
-
Özel ProjelerinizeÖzel Teklifler
30 cm • RG178 • 50 Ohm • SMA Male 90° → U.FL / IPEX • DC–6 GHz

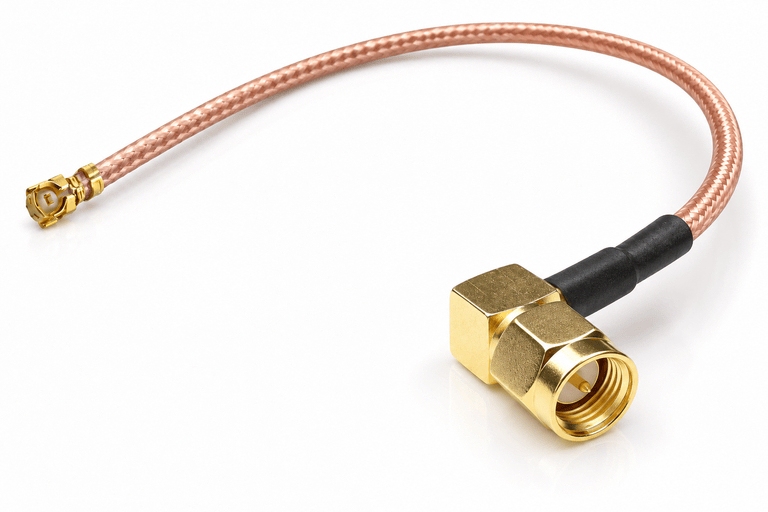

30 cm RG178 SMA Male 90° Angled to U.FL Pigtail Kablo
30 cm RG178 SMA Male Angled to U.FL pigtail kablo, PCB üzerindeki ultra kompakt U.FL / IPEX RF bağlantısını harici SMA anten arayüzüne taşımak için tasarlanmış ince ve esnek 50 Ohm RF koaksiyel kablodur. 90° açılı SMA Male konektör, RG178 mikro koaksiyel yapı ve U.FL bağlantısı sayesinde Wi-Fi, LTE/5G, IoT, GNSS, RF modem, FPV ve gömülü kablosuz haberleşme uygulamalarında kompakt ve düzenli anten bağlantısı sağlar.
RG178 30 cm 50 Ohm SMA Male 90° U.FL / IPEX DC–6 GHz PTFE Ø 1.80 mm
Kompakt kartlardan harici antene geçiş: U.FL / IPEX gibi ultra küçük PCB RF konnektörlerini harici SMA antenlerle kullanabilmek için RG178 pigtail yapı, düşük ağırlık ve yüksek esneklik avantajı sunar.
Öne çıkan özellikler
Ultra İnce RG178 Kablo
Yaklaşık 1.80 mm dış çapa sahip esnek RG178 yapı, küçük elektronik muhafazalarda ve PCB çevresinde kolay kablo yönlendirmesi sağlar.
90° Açılı SMA Male
Açılı SMA yapısı, düz konektörlerin fazla yer kapladığı dar cihaz ve panel uygulamalarında daha düzenli kablo çıkışı sağlar.
U.FL / IPEX Mikro RF Bağlantısı
Ultra küçük PCB alanına sahip modem, Wi-Fi kartı, IoT modülü ve diğer gömülü RF cihazlarında kompakt anten bağlantısı sağlar.
50 Ohm Empedans
Profesyonel RF antenleri, modemler ve kablosuz haberleşme ekipmanlarında kullanılan standart 50 Ohm sistemlerle uyumludur.
30 cm Kısa RF Bağlantısı
Gereksiz kablo mesafesini azaltarak yüksek frekanslarda toplam sinyal zayıflamasının sınırlı tutulmasına yardımcı olur.
%95+ RF Ekranlama
Gümüş kaplamalı bakır örgü, dış EMI/RFI parazitlerinin kablo içerisindeki RF sinyali üzerindeki etkisini azaltmaya yardımcı olur.
RG178 mikro koaksiyel kablo yapısı
RG178, küçük çap ve yüksek esnekliğin önemli olduğu kompakt RF sistemleri için kullanılan 50 Ohm mikro koaksiyel kablo sınıfıdır. Yaklaşık 1.80 mm dış çapı sayesinde modemler, router'lar, embedded sistemler, FPV cihazları ve IoT modülleri gibi sınırlı iç hacme sahip ekipmanlarda PCB üzerindeki RF portundan anten bağlantısına geçiş için uygundur.
Gümüş Kaplamalı Merkez İletken
7×0.10 mm telli SCCS merkez iletken, ince kablo çapında mekanik esneklik ve RF iletimi sağlamaya yönelik yapı sunar.
PTFE Dielektrik
Teflon tabanlı yalıtkan yapı yüksek frekans kararlılığı, düşük dielektrik kayıp ve sıcaklık dayanımı sağlar.
Gümüş Kaplamalı Bakır Örgü
%95'in üzerinde ekranlama kapsaması, elektromanyetik parazitlerin RF sinyali üzerindeki etkisini azaltmaya yardımcı olur.
FEP Dış Kılıf
İnce ve esnek FEP jacket, kabloyu dış etkilere karşı korurken kompakt elektronik cihazlarda kolay yönlendirme sağlar.

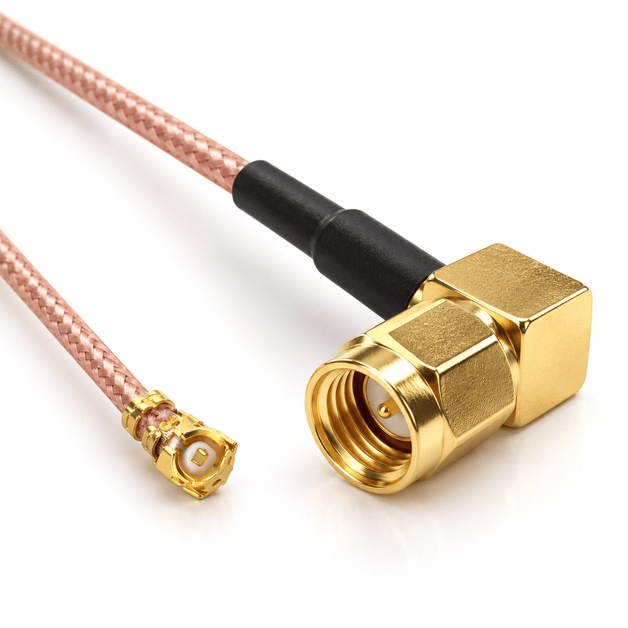

SMA Male 90° ve U.FL RF bağlantısı
90° SMA Male
İçten dişli ve merkez pinli SMA Male konektör, SMA Female anten veya RF ekipmanlarına bağlanır. Pirinç üzeri altın kaplama yapı korozyon direnci ve güvenilir RF teması sağlamaya yardımcı olur.
U.FL / IPEX / IPX
Ultra küçük U.FL bağlantı, PCB üzerindeki uyumlu RF yuvasına dik eksende bastırılarak geçirilir. Fosfor bronz üzeri altın kaplama kontak yapısı küçük boyutta güvenilir RF bağlantısı sağlar.
30 cm toplam RF performansı
RG178 gibi ultra ince RF kablolarında kablonun küçük fiziksel çapı yüksek frekanslarda RG316 gibi daha kalın kablolara göre daha fazla zayıflama oluşturabilir. Bu nedenle 30 cm'lik kısa yapı, kompakt cihazlarda gerekli montaj esnekliği ile sinyal kaybı arasında dengeli bir çözüm sunar.
~0.48 dB Toplam kayıp @ 2.4 GHz
~0.82 dB Toplam kayıp @ 5.8 GHz
50 Ohm Nominal RF empedansı
VSWR @ 3 GHz
30 cm toplam bağlantı için hedef maksimum VSWR ≤1.40:1 seviyesindedir.
VSWR @ 6 GHz
Üst çalışma frekansında hedef VSWR ≤1.65:1 seviyesindedir.
DC–6 GHz çalışma: Kablo ve konektör yapısı 2.4 GHz ve 5.8 GHz dahil olmak üzere DC–6 GHz bandındaki RF uygulamalarında kullanılmak üzere tasarlanmıştır.
U.FL konnektör montajı ve kullanım uyarısı
U.FL hassas bir mikro RF konnektörüdür.
U.FL konektör kablo ucu, kart üzerindeki uyumlu yuvanın tam üzerine dik olarak hizalanmalı ve doğrudan aşağı doğru bastırılarak yerine oturtulmalıdır. Konektör açılı şekilde zorlanmamalı veya kablo çekilerek sökülmemelidir. U.FL bağlantılar sık takılıp çıkarılmak üzere tasarlanmamıştır ve yaklaşık 30 bağlantı çevrimi seviyesinde mekanik ömre sahiptir.
U.FL konektör kablo ucu, kart üzerindeki uyumlu yuvanın tam üzerine dik olarak hizalanmalı ve doğrudan aşağı doğru bastırılarak yerine oturtulmalıdır. Konektör açılı şekilde zorlanmamalı veya kablo çekilerek sökülmemelidir. U.FL bağlantılar sık takılıp çıkarılmak üzere tasarlanmamıştır ve yaklaşık 30 bağlantı çevrimi seviyesinde mekanik ömre sahiptir.
Doğru Hizalama
U.FL konektörü PCB üzerindeki soketin üzerine tam merkezlenmeli ve ekseni sokete dik olacak şekilde hafif kontrollü basınçla takılmalıdır.
Sık Sök-Tak Yapmayın
U.FL mekanizması servis tipi sürekli bağlantı için değil, cihaz içerisinde kalıcı veya yarı kalıcı anten bağlantısı için tasarlanmıştır.
Montaj sonrası sabitleme: Uygulamaya bağlı olarak kablonun mekanik olarak hareket etmesi bekleniyorsa, konektöre doğrudan yük bindirmeyecek şekilde kablo gövdesi uygun bir elektronik sabitleyici veya sıcak silikon ile desteklenebilir.
Esnek ve kompakt mekanik yapı
9 mm Tek Seferlik Bükülme
RG178 kablo, küçük çapı sayesinde dar alanlarda yönlendirilebilir. Kurulum sırasında minimum 9 mm bükülme yarıçapının korunması önerilir.
18 mm Tekrarlı Bükülme
Kablonun tekrarlı hareket gördüğü uygulamalarda daha geniş, minimum 18 mm bükülme yarıçapı kullanılması önerilir.
-55°C ila +105°C
Sistemin çalışma sıcaklığı U.FL konnektörün plastik ve klips yapısı dikkate alınarak -55°C ile +105°C arasında değerlendirilmiştir.
U.FL ≈30 Mating Cycle
SMA konektör ≥500 çevrime uygunken U.FL konektörün mekanik ömrü yaklaşık 30 takma-sökme döngüsüyle sınırlıdır.
Kullanım alanları
Wi-Fi Modülleri ve Router'lar
U.FL anten çıkışına sahip Wi-Fi kartlarının harici SMA antenlerle kullanılmasını sağlar.
LTE / 4G / 5G Modülleri
U.FL RF portuna sahip hücresel modem ve modüllerin harici SMA antenlere bağlanmasında kullanılabilir.
IoT ve Embedded Sistemler
ESP, modem, gateway ve diğer kompakt elektronik projelerde PCB üzerindeki mikro RF çıkışını harici antene taşır.
FPV ve RF Prototipleri
2.4 GHz ve 5.8 GHz RF sistemlerinde küçük PCB bağlantısı ile SMA anten arasında kısa pigtail olarak kullanılabilir.
Kompakt PCB sistemlerinden harici SMA antene geçiş
30 cm RG178 SMA Male 90° to U.FL pigtail kablo, doğrudan PCB üzerine yerleştirilmiş U.FL anten konnektörünü cihaz dışındaki SMA anten arayüzüne dönüştürmek için kullanılan kompakt RF bağlantı çözümüdür. RG178 kablonun yaklaşık 1.80 mm çapındaki ince ve esnek yapısı, sınırlı iç hacme sahip elektronik sistemlerde montajı kolaylaştırır.
90° açılı SMA Male konektör, cihaz paneli veya anten tarafında kablonun daha az alan kaplayacak şekilde yönlendirilmesini sağlar. U.FL tarafı ise doğrudan kart üzerindeki mikro RF yuvasına bağlanarak ek adaptör gerektirmeden anten bağlantısı oluşturur.
Gümüş kaplamalı SCCS merkez iletken, PTFE dielektrik, %95'in üzerinde kapsama sağlayan gümüş kaplamalı bakır örgü ve FEP dış kılıf; ince RG178 yapıda RF performansı, esneklik ve yüksek frekans kararlılığını bir araya getirir.
RG178 30 cm 50 Ohm SMA Male 90° U.FL / IPEX DC–6 GHz PTFE Ø 1.80 mm
Teknik özellikler
| Genel Sistem Özellikleri | |
|---|---|
| Kablo Tipi | RG178 Mikro Koaksiyel RF Kablo |
| Toplam Uzunluk | 30 cm, konnektör uçları dahil |
| Nominal Empedans | 50 Ohm |
| Çalışma Frekans Aralığı | DC–6 GHz |
| Konnektörler | |
| Konnektör A | SMA Male 90° Angled – içten dişli, merkez pinli |
| Konnektör B | U.FL / IPEX / IPX – ultra mikro geçmeli konnektör |
| SMA Gövde Malzemesi | Pirinç üzeri altın kaplama |
| U.FL Gövde / Kontak Malzemesi | Fosfor bronz üzeri altın kaplama |
| Kablo Fiziksel Yapısı | |
| İç İletken | Gümüş kaplamalı bakır kaplı çelik (SCCS), 7×0.10 mm telli |
| Yalıtkan / Dielektrik | PTFE (Teflon) |
| Dış Örgü / Ekranlama | Gümüş kaplamalı bakır örgü, %95+ kapsama |
| Dış Kılıf | FEP, şeffaf kahverengi |
| Kablo Dış Çapı | Yaklaşık Ø 1.80 mm |
| Elektriksel Performans | |
| VSWR @ 3 GHz | ≤ 1.40 : 1 |
| VSWR @ 6 GHz | ≤ 1.65 : 1 |
| Toplam Giriş Kaybı @ 2.4 GHz | Yaklaşık 0.48 dB |
| Toplam Giriş Kaybı @ 5.8 GHz | Yaklaşık 0.82 dB |
| Yalıtım Direnci | ≥ 1000 MΩ |
| Maksimum Çalışma Gerilimi | 60 V RMS |
| Mekanik ve Çevresel | |
| Minimum Bükülme Yarıçapı – Tek Seferlik | 9 mm |
| Minimum Bükülme Yarıçapı – Tekrarlı | 18 mm |
| Çalışma Sıcaklığı | -55°C – +105°C |
| SMA Tak-Çıkar Ömrü | ≥ 500 çevrim |
| U.FL Tak-Çıkar Ömrü | Yaklaşık 30 çevrim |
