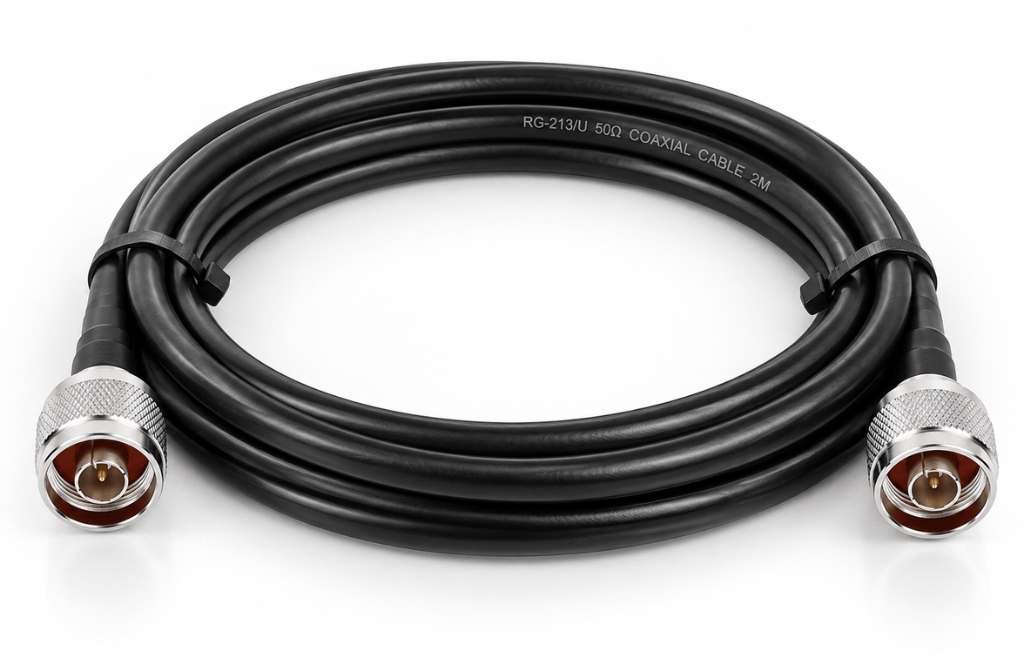

FLMR400 2 Metre N-Male to N-Male Kablo | 50 Ohm 6 GHz Düşük Kayıplı RF Koaksiyel Kablo
FLMR400 2 Metre N-Male to N-Male Kablo | 50 Ohm 6 GHz Düşük Kayıplı RF Koaksiyel Kablo nedir?
FLMR400 2 Metre N-Male to N-Male koaksiyel kablo, LMR-400 Ultra-Flex sınıfı düşük kayıplı yapısı, 50 Ohm empedansı ve 6 GHz’e kadar çalışma desteğiyle anten ile RF ekipmanı arasında daha uzun mesafeli ve yüksek performanslı bağlantı sağlamak için geliştirilmiştir. Her iki ucundaki N-Male konektörler sayesinde LoRa/Helium 868–915 MHz, GSM/LTE/5G, 2.4 GHz ve 5.8 GHz Wi-Fi sistemlerinde anten, access point, modem, gateway ve diğer N-Female bağlantılı RF ekipmanları arasında doğrudan kullanılabilir. Çok telli saf bakır merkez iletken, gaz enjeksiyonlu köpük PE dielektrik, %100 alüminyum folyo ve %90–95 kalaylı bakır örgüden oluşan çift ekranlama yapısı güçlü parazit koruması sunarken, yaklaşık 0.26 dB @ 868–915 MHz, 0.44 dB @ 2.4 GHz ve 0.72 dB @ 5.8 GHz seviyelerindeki düşük sinyal kaybıyla iki metrelik dış ortam ve profesyonel RF bağlantılarında güvenilir ve dayanıklı bir çözüm sağlar.
Ürün Özellikleri:
#1154
₺153,60 ($2,60) + kdv
Uyumlu Ürünler
-
Ücretsiz sevkiyat$500 üzeri alımlar için
-
DestekHafta içi 09-18 / Cumartesi 09-13
-
100% Güvenli3D Güvenli Ödeme
-
Özel ProjelerinizeÖzel Teklifler
2 Metre • FLMR400 • N-Male → N-Male • 50 Ohm • DC–6 GHz • Ultra-Flex RF Kablo
FLMR400 2 Metre N-Male to N-Male 50 Ohm Düşük Kayıplı RF Koaksiyel Kablo
FLMR400 2 Metre N-Male to N-Male koaksiyel kablo, LMR-400 Ultra-Flex sınıfına benzer düşük kayıplı ve esnek yapısıyla anten ile RF cihazı arasında daha uzun mesafede yüksek performanslı bağlantı sağlamak için geliştirilmiş 50 Ohm profesyonel RF kablosudur. 868/915 MHz LoRa ve Helium, GSM/LTE/5G, 2.4 GHz ve 5.8 GHz Wi-Fi uygulamalarında kullanılabilen ürün; saf bakır çok telli merkez iletken, köpük PE dielektrik ve çift katmanlı yüksek ekranlama yapısıyla iki metrelik bağlantıda dahi düşük RF zayıflaması sağlar.
FLMR400 2 Metre N-Male ↔ N-Male 50 Ohm 6 GHz >90 dB Ekranlama Ultra-Flex Ø 10.3 mm
2 metre mesafede düşük RF kaybı: FLMR400'ün geniş kesitli iletkeni ve düşük kayıplı dielektrik yapısı, ince RF kablolarına kıyasla iki metrelik bağlantılarda özellikle GHz seviyelerinde sinyal gücünün daha iyi korunmasına yardımcı olur.
Öne çıkan özellikler
LMR-400 Ultra-Flex Sınıfı Yapı
Kalın ve düşük kayıplı RF yapısını çok telli merkez iletkenin sağladığı montaj esnekliğiyle bir araya getirir.
N-Male → N-Male
Her iki uçtaki N-Type erkek konektör ile N-Female anten, access point, modem ve diğer RF ekipmanlarına doğrudan bağlanabilir.
50 Ohm RF Empedansı
Profesyonel anten ve kablosuz haberleşme sistemlerinde kullanılan standart 50 Ohm RF altyapılarıyla uyumludur.
2 Metrede Düşük Sinyal Kaybı
Geniş kesitli merkez iletken ve köpük PE dielektrik yapı, 868 MHz'den 5.8 GHz'e kadar düşük zayıflama sağlar.
>90 dB Ekranlama
%100 folyo ve %90–95 kalaylı bakır örgüden oluşan çift ekranlama, EMI/RFI parazitlerine karşı yüksek koruma sağlar.
Dış Ortama Uygun Yapı
UV korumalı PVC veya TPE dış kılıf ve korumalı konektör geçişleri, anten ve saha kurulumları için dayanıklı yapı sunar.
FLMR400 düşük kayıplı kablo yapısı
FLMR400, yüksek frekanslı RF sinyalinin metreler boyunca düşük zayıflamayla taşınabilmesi için geniş kesitli merkez iletken, düşük kayıplı köpük dielektrik ve çok katmanlı ekranlama kullanır. Yaklaşık 10.3 mm dış çapı sayesinde ince pigtail kablolara göre belirgin şekilde daha düşük kayıp ve daha yüksek mekanik dayanım sağlar.
7 Telli Saf Bakır İç İletken
Yaklaşık 2.74 mm çapındaki stranded bare copper yapı, düşük iletken kaybı ve Ultra-Flex sınıfı esneklik sağlar.
Köpük PE Dielektrik
Gaz enjeksiyonlu foamed polyethylene dielektrik, yüksek frekanslı RF enerjisinin kablo boyunca düşük kayıpla taşınmasına yardımcı olur.
%100 Folyo Ekranlama
Birincil alüminyum folyo ekran, merkez iletkeni tamamen çevreleyerek RF sızıntısını ve dış elektromanyetik girişimi azaltır.
%90–95 Kalaylı Bakır Örgü
İkinci ekranlama katmanı hem ekranlama etkinliğini hem de kablonun mekanik dayanımını artırır.
N-Male konnektör yapısı
Her iki kablo ucunda bulunan N-Male konektörler, dış ortam anten sistemlerinde yaygın kullanılan vidalı N-Type RF bağlantı standardıyla uyumludur. Pirinç üzerindeki ağır nikel veya Albaloy kaplama mekanik dayanım ve korozyon direncine katkı sağlar.
Vidalı Kaplin
N-Type dişli bağlantı mekanizması, titreşim ve dış ortam koşullarında konektörlerin güvenli şekilde sabitlenmesini sağlar.
Çift Çeperli Makaron
Kablo-konnektör geçişindeki yapışkanlı ısıyla daralan makaron, mekanik gerilimi azaltırken nem girişine karşı ek koruma sağlar.
2 metre için RF performansı
İki metrelik RF bağlantısında kablo zayıflaması bir metrelik bağlantıya göre doğal olarak artar. FLMR400'ün kalın bakır iletkeni ve düşük kayıplı köpük PE dielektriği, bu zayıflamanın özellikle Wi-Fi, LoRa ve hücresel haberleşme bantlarında düşük seviyede tutulmasına yardımcı olur.
~0.26 dB 868–915 MHz kayıp
~0.44 dB 2.4 GHz kayıp
~0.72 dB 5.8 GHz kayıp
VSWR @ 3 GHz
Hedef maksimum VSWR değeri ≤1.20:1 seviyesindedir.
VSWR @ 6 GHz
Üst çalışma frekansında hedef maksimum VSWR değeri ≤1.35:1 seviyesindedir.
>90 dB ekranlama: Folyo ve örgüden oluşan çift ekranlama yapısı, parazit yoğunluğu yüksek ortamlarda RF sinyal bütünlüğünün korunmasına yardımcı olur.
Dış ortam montajı ve su izolasyonu
N-Type bağlantı noktalarını ayrıca izole edin:
FLMR400 dış kılıfı dış ortam şartlarına uygun olsa da, konektörlerin karşı konektörle birleştiği ek noktaları suyun içeri girebileceği kritik bölgelerdir. Yağmur ve nem zamanla oksitlenme ve RF performansında düşüş oluşturabilir.
FLMR400 dış kılıfı dış ortam şartlarına uygun olsa da, konektörlerin karşı konektörle birleştiği ek noktaları suyun içeri girebileceği kritik bölgelerdir. Yağmur ve nem zamanla oksitlenme ve RF performansında düşüş oluşturabilir.
Self-Amalgamating Tape
Anten veya cihaz bağlantısı tamamlandıktan sonra N-Type ek bölgesinin kendinden kaynaşan kauçuk bantla sarılması tavsiye edilir.
Kabloyu Sabitleyin
2 metrelik FLMR400 kablonun ağırlığı doğrudan konektörlere bindirilmemeli; kablo uygun kelepçe veya sabitleme noktalarıyla desteklenmelidir.
Bükülme ve kablo yönlendirme
FLMR400 Ultra-Flex sınıfında olmasına rağmen yaklaşık 10.3 mm dış çapa sahip kalın bir RF kablosudur. Bu nedenle özellikle iki metrelik kurulumlarda kablo güzergahı önceden planlanmalı ve keskin köşeler yerine geniş kavislerle yönlendirilmelidir.
Minimum bükülme yarıçapı: 25.4 mm. Kablo çok keskin 90° kırılmalarla bükülmemeli; iç koaksiyel geometrinin korunması için yumuşak geçişler kullanılmalıdır.
Kullanım alanları
LoRa / Helium
868 MHz ve 915 MHz anten sistemlerinde düşük kayıplı iki metrelik RF bağlantısı sağlar.
4G / LTE / 5G
N-Type bağlantılı hücresel anten, modem ve RF ekipmanları arasında kullanılabilir.
2.4 / 5.8 GHz Wi-Fi
Outdoor access point, sektörel anten, omni anten ve profesyonel Wi-Fi sistemlerinde anten bağlantısı sağlar.
Endüstriyel RF ve Telemetri
RF modem, gateway, repeater ve saha haberleşme sistemlerinde kullanılabilir.
İki metrelik profesyonel düşük kayıplı RF bağlantısı
FLMR400 2 Metre N-Male to N-Male kablo, anten ile RF cihazı arasında bir metreden daha fazla mesafe gerektiğinde, ince koaksiyel kabloların oluşturabileceği yüksek zayıflamayı azaltmak için tercih edilebilecek profesyonel bir RF bağlantı çözümüdür.
Saf bakır çok telli merkez iletken, düşük kayıplı köpük PE dielektrik ve çift katmanlı yüksek ekranlama yapısı sayesinde FLMR400; 868/915 MHz'den 5.8 GHz'e kadar geniş bir kullanım alanında sinyal seviyesinin korunmasına yardımcı olur.
Her iki uçtaki N-Male konektörler sayesinde profesyonel N-Female RF portlarına doğrudan bağlanan kablo; dış ortam antenleri, kablosuz erişim noktaları, hücresel sistemler ve endüstriyel haberleşme uygulamalarında güvenilir bağlantı sağlar.
FLMR400 2 Metre N-Male ↔ N-Male 50 Ohm 6 GHz >90 dB Shielding Ultra-Flex Ø 10.3 mm
Teknik özellikler
| Genel Sistem Özellikleri | |
|---|---|
| Kablo Tipi | FLMR400 / LMR-400 Ultra-Flex muadili RF koaksiyel kablo |
| Toplam Uzunluk | 2 metre, konnektör uçları dahil |
| Nominal Empedans | 50 Ohm |
| Maksimum Çalışma Frekansı | 6 GHz'e kadar |
| Konnektör Detayları | |
| Konnektör A | N-Male, içten dişli, merkez pinli |
| Konnektör B | N-Male, içten dişli, merkez pinli |
| Konnektör Malzemesi | Pirinç üzeri ağır nikel veya Albaloy kaplama |
| Konnektör Koruması | Yapışkanlı çift çeperli ısıyla daralan makaron |
| Kablo Fiziksel Yapısı | |
| İç İletken | Saf bakır / 7 telli esnek yapı (Stranded Bare Copper), yaklaşık 2.74 mm |
| Yalıtkan / Dielektrik | Gaz enjeksiyonlu köpük PE |
| Birincil Ekranlama | %100 kapsamalı alüminyum folyo |
| İkincil Ekranlama | %90–95 kalaylı bakır örgü |
| Dış Kılıf | UV korumalı siyah PVC veya TPE |
| Kablo Dış Çapı | Yaklaşık Ø 10.3 mm |
| Elektriksel Performans | |
| VSWR @ 3 GHz | ≤ 1.20 : 1 |
| VSWR @ 6 GHz | ≤ 1.35 : 1 |
| Ekranlama Etkinliği | > 90 dB |
| Sinyal Kaybı @ 868–915 MHz | Yaklaşık 0.26 dB / 2 m |
| Sinyal Kaybı @ 2.4 GHz | Yaklaşık 0.44 dB / 2 m |
| Sinyal Kaybı @ 5.8 GHz | Yaklaşık 0.72 dB / 2 m |
| Mekanik ve Çevresel | |
| Minimum Bükülme Yarıçapı | 25.4 mm |
| Çalışma Sıcaklığı | -40°C – +85°C |
| Dış Ortam Bağlantı Koruması | N-Type ek noktalarında self-amalgamating kauçuk bant kullanılması önerilir |
