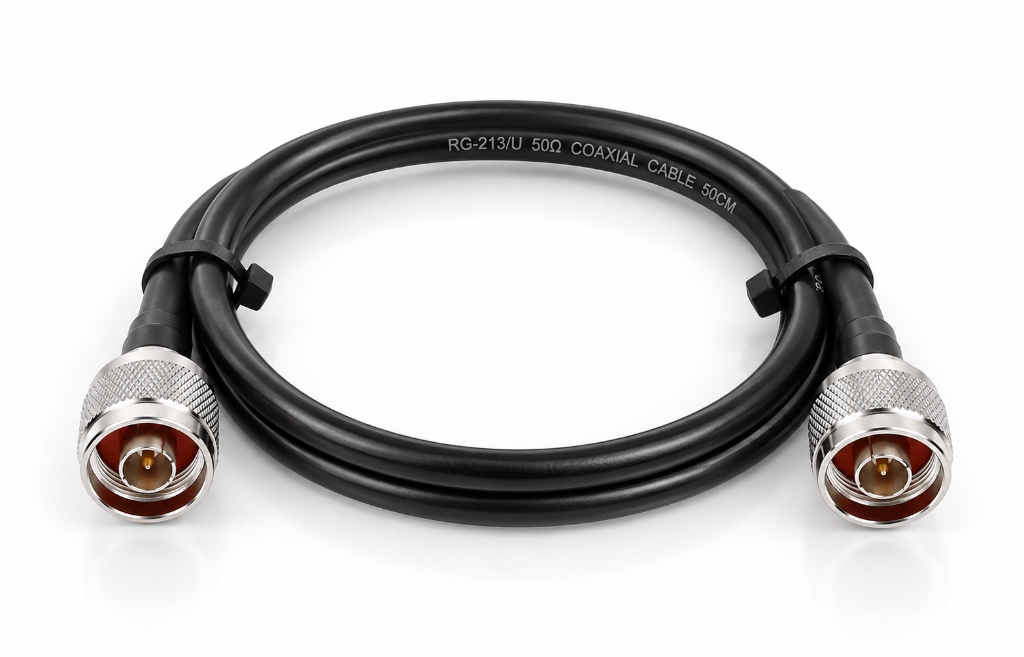

FLMR400 50 cm N-Male to N-Male Kablo | 50 Ohm 6 GHz Düşük Kayıplı RF Koaksiyel Kablo
FLMR400 50 cm N-Male to N-Male Kablo | 50 Ohm 6 GHz Düşük Kayıplı RF Koaksiyel Kablo nedir?
FLMR400 50 cm N-Male to N-Male koaksiyel kablo, LMR-400 Ultra-Flex sınıfı düşük kayıplı yapısı, 50 Ohm empedansı ve 6 GHz’e kadar çalışma desteğiyle anten ile RF cihazının birbirine yakın konumlandırıldığı profesyonel sistemlerde minimum bağlantı kaybı sağlamak için geliştirilmiştir. Her iki ucundaki N-Male konektörler sayesinde LoRa/Helium 868–915 MHz, GSM/LTE/5G, 2.4 GHz ve 5.8 GHz Wi-Fi sistemlerinde anten, modem, access point, gateway ve diğer N-Female bağlantılı RF ekipmanları arasında doğrudan kullanılabilir. Çok telli saf bakır merkez iletken, köpük PE dielektrik, %100 alüminyum folyo ve %90–95 kalaylı bakır örgüden oluşan çift ekranlama yapısı güçlü parazit koruması sunarken, yalnızca 50 cm uzunluğu sayesinde yaklaşık 0.07 dB @ 868–915 MHz, 0.11 dB @ 2.4 GHz ve 0.18 dB @ 5.8 GHz seviyelerindeki çok düşük sinyal kaybıyla yüksek performanslı dış ortam ve profesyonel RF bağlantıları için ideal bir çözüm sunar.
Ürün Özellikleri:
#1155
₺307,20 ($5,20) + kdv
Uyumlu Ürünler
-
Ücretsiz sevkiyat$500 üzeri alımlar için
-
DestekHafta içi 09-18 / Cumartesi 09-13
-
100% Güvenli3D Güvenli Ödeme
-
Özel ProjelerinizeÖzel Teklifler
50 cm • FLMR400 • N-Male → N-Male • 50 Ohm • DC–6 GHz • Ultra-Flex RF Kablo
FLMR400 50 cm N-Male to N-Male 50 Ohm Düşük Kayıplı RF Koaksiyel Kablo
FLMR400 50 cm N-Male to N-Male koaksiyel kablo, anten ile RF cihazı arasında mümkün olduğunca kısa ve düşük kayıplı bağlantı oluşturmak için geliştirilmiş LMR-400 Ultra-Flex sınıfı 50 Ohm profesyonel RF kablosudur. 868/915 MHz LoRa ve Helium, GSM/LTE/5G, 2.4 GHz ve 5.8 GHz Wi-Fi sistemlerinde kullanılabilen ürün; çok telli saf bakır merkez iletken, köpük PE dielektrik, çift ekranlama ve dayanıklı dış kılıf yapısıyla kısa mesafeli profesyonel RF bağlantılarında yüksek sinyal bütünlüğü sağlar.
FLMR400 50 cm N-Male ↔ N-Male 50 Ohm 6 GHz >90 dB Ekranlama Ultra-Flex Ø 10.3 mm
Minimum mesafe, minimum kablo kaybı: 50 cm uzunluk, anten ile RF ekipmanı birbirine yakın konumlandırıldığında gereksiz kablo mesafesini ortadan kaldırarak özellikle 2.4 ve 5.8 GHz sistemlerde zayıflamanın çok düşük tutulmasına yardımcı olur.
Öne çıkan özellikler
FLMR400 Ultra-Flex Yapı
LMR-400 Ultra-Flex sınıfına benzer kalın ve düşük kayıplı yapı, çok telli merkez iletken sayesinde montaj esnekliği sunar.
N-Male → N-Male
Her iki uçta bulunan N-Type erkek konektör, N-Female RF portları arasında doğrudan bağlantı sağlar.
50 Ohm RF Empedansı
Profesyonel Wi-Fi, hücresel haberleşme, LoRa ve RF anten sistemlerinin standart 50 Ohm altyapısıyla uyumludur.
Çok Düşük Sinyal Kaybı
Yalnızca 50 cm uzunluk sayesinde 868 MHz'den 5.8 GHz'e kadar yüksek frekanslı RF sistemlerinde kablo kaybı minimum seviyede tutulur.
>90 dB Ekranlama
Folyo ve kalaylı bakır örgüden oluşan çift ekranlama, EMI/RFI parazitlerine karşı güçlü koruma sağlar.
Dış Ortama Uygun
UV korumalı PVC veya TPE dış kılıf ve korumalı konektör geçişleri saha ve anten uygulamalarına uygun yapı sunar.
FLMR400 kablo yapısı
FLMR400, yüksek frekanslı RF sinyallerini düşük zayıflamayla taşımak amacıyla geniş kesitli iletken ve çok katmanlı ekranlama kullanan düşük kayıplı bir koaksiyel kablodur. Yaklaşık 10.3 mm dış çapı, ince RF kablolarına kıyasla yüksek mekanik dayanım ve düşük RF kaybı sağlar.
7 Telli Saf Bakır İç İletken
Yaklaşık 2.74 mm çapındaki çok telli saf bakır merkez yapı, düşük elektriksel direnç ve montaj esnekliği sağlar.
Gaz Enjeksiyonlu Köpük PE
Düşük kayıplı foamed polyethylene dielektrik, RF enerjisinin kablo boyunca verimli biçimde taşınmasına yardımcı olur.
%100 Alüminyum Folyo
Birincil ekran katmanı kabloyu tam olarak çevreleyerek RF sızıntısını ve dış elektromanyetik girişimi sınırlar.
%90–95 Kalaylı Bakır Örgü
İkincil ekranlama katmanı elektromanyetik korumayı ve kablonun mekanik dayanımını artırır.
50 cm için RF performansı
Kablo uzunluğunun yalnızca yarım metre olması, FLMR400'ün zaten düşük olan birim uzunluk kaybını daha da sınırlar. Bu nedenle 50 cm versiyon özellikle cihaz ile antenin birbirine yakın olduğu profesyonel RF kurulumlarında yüksek sinyal seviyesini korumak için idealdir.
~0.07 dB 868–915 MHz kayıp
~0.11 dB 2.4 GHz kayıp
~0.18 dB 5.8 GHz kayıp
VSWR @ 3 GHz
Hedef maksimum VSWR değeri ≤1.20:1 seviyesindedir.
VSWR @ 6 GHz
Üst çalışma frekansında hedef maksimum VSWR ≤1.35:1 seviyesindedir.
Kısa bağlantı avantajı: 5.8 GHz gibi yüksek frekanslarda dahi yaklaşık 0.18 dB seviyesindeki kablo kaybı, anten kazancının ve RF cihaz çıkış gücünün mümkün olduğunca korunmasına yardımcı olur.
Dış ortam montajı ve bağlantı koruması
Bağlantı noktalarını suya karşı izole edin:
Kablonun dış kılıfı dış ortam şartlarına uygun olsa da, N-Type konektörlerin karşı konektörle birleştiği vidalı bölgeler yağmur ve neme karşı ayrıca korunmalıdır.
Kablonun dış kılıfı dış ortam şartlarına uygun olsa da, N-Type konektörlerin karşı konektörle birleştiği vidalı bölgeler yağmur ve neme karşı ayrıca korunmalıdır.
Self-Amalgamating Tape
N-Type bağlantı tamamlandıktan sonra ek bölgesinin kendinden kaynaşan kauçuk bantla sarılması tavsiye edilir.
Konnektör Gerilimini Azaltın
FLMR400 kalın bir kablo olduğundan montaj sırasında kablonun ağırlığı doğrudan RF konektörüne bindirilmemelidir.
Bükülme ve montaj
50 cm uzunluğun kısa olması montaj alanının sınırlı olabileceği anlamına gelir; ancak FLMR400 yaklaşık 10.3 mm çapındaki kalın yapısı nedeniyle kısa mesafede dahi sert açıyla kırılmamalıdır.
Minimum bükülme yarıçapı: 25.4 mm. Özellikle cihaz ile anten arasındaki kısa bağlantılarda kablonun fazla uzun bölümünü çok keskin şekilde kıvırmak yerine geniş bir kavis oluşturulmalıdır.
Kullanım alanları
LoRa / Helium
868 ve 915 MHz sistemlerde anten ile gateway arasında çok düşük kayıplı kısa RF bağlantısı sağlar.
4G / LTE / 5G
N-Type bağlantılı hücresel anten ve modemlerin birbirine yakın monte edildiği sistemlerde kullanılabilir.
2.4 / 5.8 GHz Wi-Fi
Outdoor access point, sektörel anten ve omni anten sistemlerinde minimum kablo kaybıyla bağlantı sağlar.
Endüstriyel RF Sistemleri
RF modem, gateway, repeater, telemetri ve profesyonel saha haberleşme ekipmanlarında kullanılabilir.
Kısa mesafe profesyonel RF bağlantısı
FLMR400 50 cm N-Male to N-Male kablo, anten ile RF cihazının birbirine yakın konumlandırıldığı sistemlerde gereksiz kablo uzunluğunu ortadan kaldırarak mümkün olan en düşük bağlantı kaybını hedefleyen profesyonel bir RF çözümüdür.
Saf bakır çok telli iç iletken, düşük kayıplı köpük PE dielektrik, tam kaplamalı folyo ve kalaylı bakır örgü sayesinde kablo, 868/915 MHz'den 5.8 GHz'e kadar geniş bir RF kullanım alanında güçlü ekranlama ve düşük zayıflamayı bir araya getirir.
Her iki uçtaki N-Male konektör sayesinde N-Female portlu anten, access point, modem ve diğer RF ekipmanlarına doğrudan bağlanabilir. Kısa 50 cm yapı özellikle antenin cihaza yakın monte edildiği profesyonel dış ortam projelerinde avantaj sağlar.
FLMR400 50 cm N-Male ↔ N-Male 50 Ohm 6 GHz >90 dB Shielding Ultra-Flex Ø 10.3 mm
Teknik özellikler
| Genel Sistem Özellikleri | |
|---|---|
| Kablo Tipi | FLMR400 / LMR-400 Ultra-Flex muadili RF koaksiyel kablo |
| Toplam Uzunluk | 50 cm, konnektör uçları dahil |
| Nominal Empedans | 50 Ohm |
| Maksimum Çalışma Frekansı | 6 GHz'e kadar |
| Konnektör Detayları | |
| Konnektör A | N-Male, içten dişli, merkez pinli |
| Konnektör B | N-Male, içten dişli, merkez pinli |
| Konnektör Malzemesi | Pirinç üzeri ağır nikel veya Albaloy kaplama |
| Konnektör Koruması | Yapışkanlı çift çeperli ısıyla daralan makaron |
| Kablo Fiziksel Yapısı | |
| İç İletken | Saf bakır / 7 telli esnek yapı (Stranded Bare Copper), yaklaşık 2.74 mm |
| Yalıtkan / Dielektrik | Gaz enjeksiyonlu köpük PE |
| Birincil Ekranlama | %100 kapsamalı alüminyum folyo |
| İkincil Ekranlama | %90–95 kalaylı bakır örgü |
| Dış Kılıf | UV korumalı siyah PVC veya TPE |
| Kablo Dış Çapı | Yaklaşık Ø 10.3 mm |
| Elektriksel Performans | |
| VSWR @ 3 GHz | ≤ 1.20 : 1 |
| VSWR @ 6 GHz | ≤ 1.35 : 1 |
| Ekranlama Etkinliği | > 90 dB |
| Sinyal Kaybı @ 868–915 MHz | Yaklaşık 0.07 dB / 50 cm |
| Sinyal Kaybı @ 2.4 GHz | Yaklaşık 0.11 dB / 50 cm |
| Sinyal Kaybı @ 5.8 GHz | Yaklaşık 0.18 dB / 50 cm |
| Mekanik ve Çevresel | |
| Minimum Bükülme Yarıçapı | 25.4 mm |
| Çalışma Sıcaklığı | -40°C – +85°C |
| Dış Ortam Bağlantı Koruması | N-Type ek noktalarında self-amalgamating kauçuk bant kullanılması önerilir |
