30 cm RG316 SMA Female to MMCX Pigtail Kablo | 50 Ohm RF Koaksiyel Kablo
30 cm RG316 SMA Female to MMCX Pigtail Kablo | 50 Ohm RF Koaksiyel Kablo nedir?
30 cm RG316 SMA Female to MMCX pigtail kablo; 50 Ohm empedans, esnek RG316 koaksiyel yapı, PTFE dielektrik ve düşük RF kaybı özellikleriyle Wi-Fi, LTE/4G/5G, modem, IoT ve diğer kablosuz haberleşme sistemlerinde SMA anten ile MMCX bağlantılı RF modülleri arasında güvenilir ve kompakt bağlantı sağlar.
Ürün Özellikleri:
#1149
₺153,60 ($2,60) + kdv
Uyumlu Ürünler
-
Ücretsiz sevkiyat$500 üzeri alımlar için
-
DestekHafta içi 09-18 / Cumartesi 09-13
-
100% Güvenli3D Güvenli Ödeme
-
Özel ProjelerinizeÖzel Teklifler
30 cm • RG316 • SMA Female → MMCX • 50 Ohm • DC–6 GHz • Flexible RF Pigtail

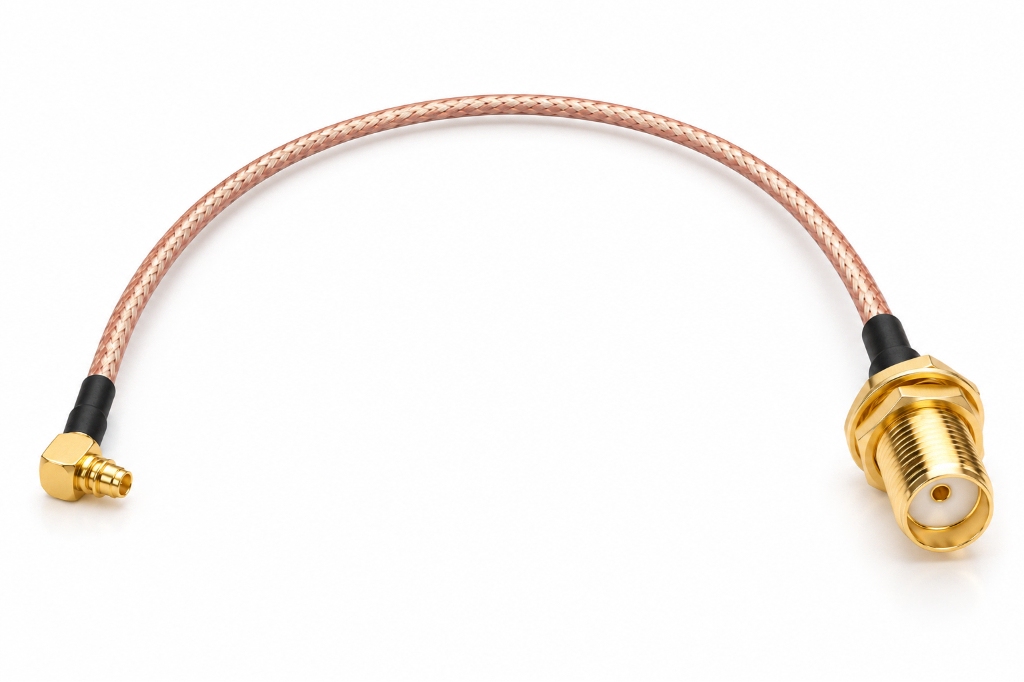

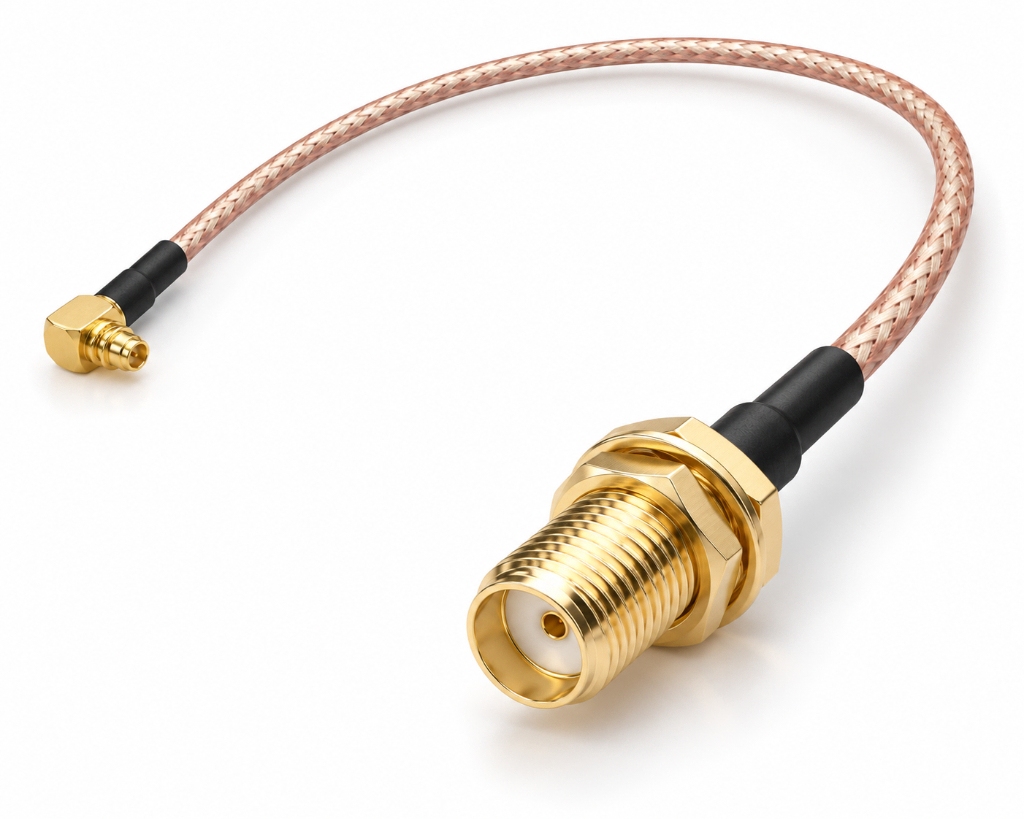

30 cm RG316 SMA Female to MMCX Pigtail Kablo – 50 Ohm RF Koaksiyel Kablo
30 cm RG316 SMA Female to MMCX pigtail kablo, SMA bağlantılı anten veya RF ekipmanları ile MMCX arayüzüne sahip kablosuz modül, modem ve elektronik kartlar arasında kompakt, esnek ve düşük kayıplı RF bağlantısı oluşturmak için tasarlanmış profesyonel sınıf bir 50 Ohm koaksiyel kablodur. RG316 kablo yapısı, PTFE dielektrik, gümüş kaplamalı iletken ve yüksek kapsamalı ekranlama sayesinde özellikle 2.4 GHz ve 5 GHz sınıfındaki kablosuz haberleşme uygulamalarında güvenilir sinyal aktarımı ve kolay kablo yönlendirme avantajı sunar.
RG316 30 cm SMA Female MMCX 50 Ohm DC–6 GHz PTFE FEP Jacket
Kompakt RF sistemleri için kısa ve esnek bağlantı: 30 cm uzunluktaki RG316 yapı, MMCX bağlantılı modül ile SMA anten arayüzü arasında gereksiz kablo mesafesini azaltırken cihaz içerisinde kablonun rahatça yönlendirilmesini sağlar.
Öne çıkan özellikler
Esnek RG316 Koaksiyel Yapı
İnce ve esnek RG316 kablo, dar cihaz kasaları ve kompakt elektronik sistemlerde RF bağlantısının kolayca yönlendirilmesini sağlar.
SMA Female → MMCX
SMA erkek bağlantılı anten veya RF ekipmanının MMCX arayüzüne sahip kompakt radyo ve modem modülleriyle kullanılmasını sağlar.
50 Ohm Empedans
Anten, modem ve profesyonel RF haberleşme sistemlerinde kullanılan standart 50 Ohm bağlantı altyapılarıyla uyumludur.
Düşük Ekleme Kaybı
Kısa 30 cm kablo uzunluğu ve kaliteli RF yapısı, özellikle 2.4 GHz ve 5.8 GHz bağlantılarda sinyal kaybını sınırlamaya yardımcı olur.
%95+ RF Ekranlama
Gümüş kaplamalı bakır örgü, yüksek kapsama oranıyla dış EMI/RFI parazitlerinin RF sinyali üzerindeki etkisini azaltmaya yardımcı olur.
Geniş Sıcaklık Dayanımı
PTFE ve FEP tabanlı kablo yapısı -55°C ile +165°C arasındaki zorlu çevresel koşullarda kullanım için uygundur.
RG316 kablo yapısı
RG316, küçük çapı ve esnek yapısıyla özellikle cihaz içi RF bağlantıları, modemler, router'lar, kablosuz haberleşme modülleri ve ölçüm sistemlerinde kullanılan 50 Ohm koaksiyel kablo sınıfıdır. PTFE ve FEP tabanlı yapısı, yüksek sıcaklık kararlılığı ile RF uygulamalarında mekanik esnekliği bir araya getirir.
Gümüş Kaplamalı Merkez İletken
7×0.17 mm telli gümüş kaplamalı bakır kaplı çelik merkez iletken, esnekliği korurken yüksek frekanslı RF sinyal aktarımına uygun yapı sunar.
PTFE Dielektrik
Teflon tabanlı dielektrik malzeme, yüksek sıcaklık dayanımı ve elektriksel kararlılığı sayesinde RF sinyal bütünlüğünün korunmasına yardımcı olur.
Gümüş Kaplamalı Bakır Örgü
%95'in üzerinde kapsama sağlayan dış örgü, elektromanyetik parazitlere karşı yüksek ekranlama sağlar.
FEP Dış Kılıf
Yaklaşık 2.50 mm dış çapa sahip FEP jacket, yüksek sıcaklık ve çevresel etkilere dayanıklı dış koruma sağlar.

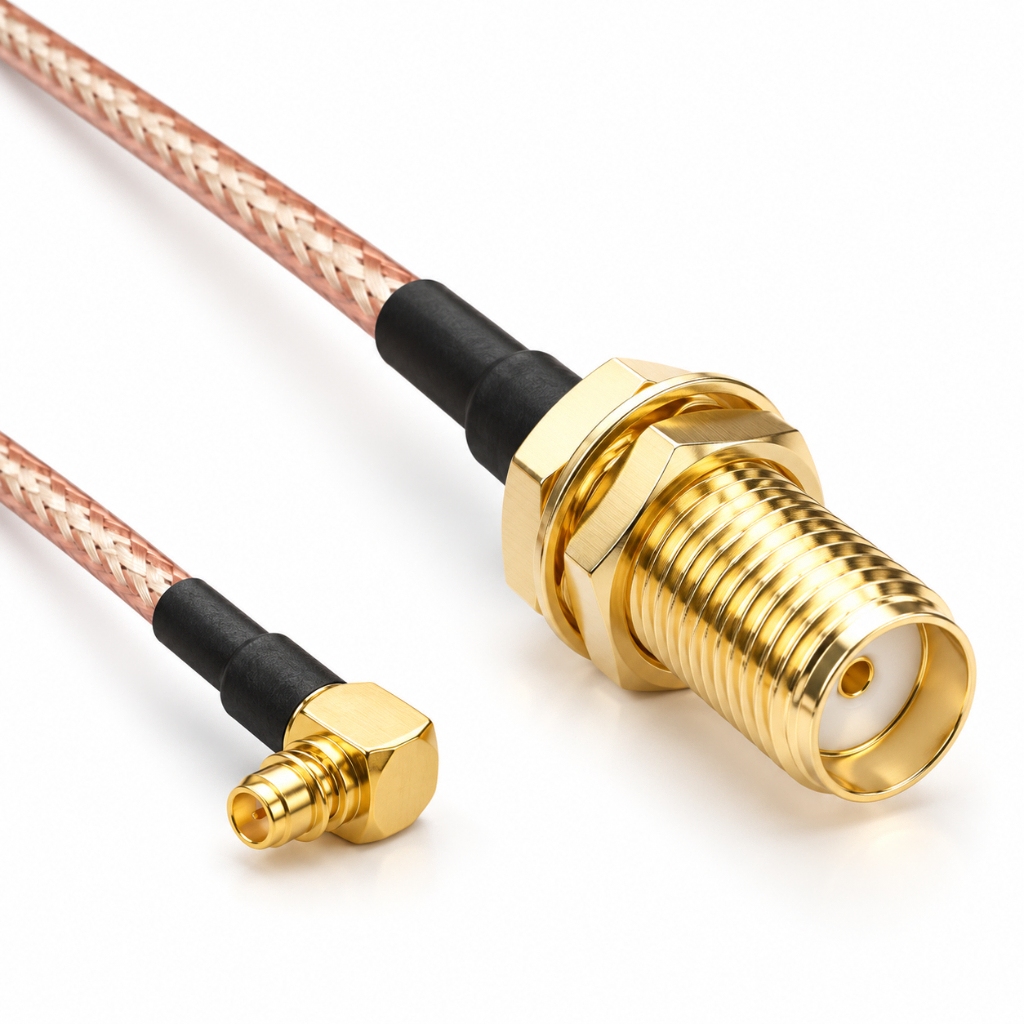

SMA Female ve MMCX RF bağlantısı
SMA Female
SMA dişi konektör, dıştan dişli gövde ve merkezde yuva tipi kontak yapısıyla SMA Male anten veya RF cihazlarının bağlanmasına imkan tanır. Pirinç gövde üzerindeki ağır altın kaplama korozyon direnci ve uzun süreli elektriksel temas sağlamaya yardımcı olur.
MMCX
Kompakt MMCX geçmeli bağlantı, modem, radyo kartı ve RF modülleri gibi küçük elektronik cihazlarda yer tasarrufu sağlar. MMCX uç, projenin bağlantı gereksinimine göre uygun erkek veya dişi varyantta kullanılabilir.
Önemli: MMCX konektör cinsiyeti uygulamaya göre değişebildiği için sipariş öncesinde kullanılacak RF modülünün MMCX bağlantı tipi kontrol edilmelidir.
30 cm kablo için RF performansı
Kısa pigtail kablolarda toplam RF performansı hem RG316 kablonun kaybından hem de SMA/MMCX konektör geçişlerinden etkilenir. 30 cm toplam uzunluk, özellikle 2.4 GHz ve 5.8 GHz sistemlerde kablo kaynaklı zayıflamanın sınırlı tutulmasına yardımcı olur.
~0.30 dB Toplam kayıp @ 2.4 GHz
~0.51 dB Toplam kayıp @ 5.8 GHz
50 Ohm Nominal RF empedansı
VSWR @ 3 GHz
Hedef maksimum sinyal yansıması ≤1.35:1 seviyesindedir.
VSWR @ 6 GHz
Kullanılabilir üst frekans sınırında hedef VSWR değeri ≤1.50:1 seviyesindedir.
Çalışma frekansı: DC–3 GHz aralığı maksimum performans bölgesi olarak değerlendirilirken, kablo ve bağlantı yapısı DC–6 GHz'e kadar kullanılabilir.
Esnek ve dayanıklı mekanik yapı
15 mm Minimum Tek Seferlik Bükülme
Kurulum sırasında kablonun 15 mm'nin altında bir yarıçapla bükülmemesi, iç koaksiyel geometrinin korunmasına yardımcı olur.
30 mm Tekrarlı Bükülme Yarıçapı
Kablonun hareketli veya servis sırasında tekrar tekrar büküldüğü uygulamalarda 30 mm ve üzeri yarıçap kullanılması önerilir.
-55°C ila +165°C
Geniş çalışma sıcaklığı, RG316 yapıyı zorlu endüstriyel ve dış ortam RF uygulamalarında kullanılabilir hale getirir.
≥500 Tak-Çıkar Döngüsü
SMA ve MMCX bağlantıları en az 500 mating cycle seviyesinde mekanik dayanım hedefiyle uzun süreli servis kullanımına uygundur.
Kullanım alanları
Wi-Fi ve Kablosuz Router'lar
MMCX RF çıkışına sahip kablosuz kartların SMA anten arayüzüne dönüştürülmesinde kullanılabilir.
LTE / 4G / 5G Modemler
Uyumlu MMCX anten portuna sahip hücresel modemlerin harici SMA anten sistemleriyle kullanılmasına imkan tanır.
IoT ve Telemetri
Küçük RF kartları ile harici anten arasında bağlantı gereken IoT, telemetri ve uzaktan haberleşme sistemlerinde kullanılabilir.
RF Test ve Prototip Sistemleri
Geliştirme kartları, laboratuvar cihazları ve prototiplerde SMA ile MMCX arasında kısa RF ara bağlantısı sağlar.
Kompakt RF sistemleri için 30 cm esnek pigtail
30 cm RG316 SMA Female to MMCX pigtail kablo, cihaz içerisindeki kompakt RF bağlantısı ile dışarıdaki SMA anten arayüzü arasında geçiş yapmak için tasarlanmıştır. RG316'nın ince ve esnek yapısı, PCB çevresinde ve küçük elektronik muhafazalarda kablonun rahatça yönlendirilmesini sağlar.
30 cm toplam uzunluk, anten portu ile RF modülü arasında yeterli montaj esnekliği sağlarken gereksiz kablo uzunluğundan kaynaklanabilecek ek RF zayıflamasını sınırlamaya yardımcı olur. Bu nedenle pigtail özellikle router, modem ve endüstriyel haberleşme cihazlarında kullanışlıdır.
Gümüş kaplamalı merkez iletken, PTFE dielektrik, yüksek kapsamalı gümüş kaplamalı bakır örgü ve FEP dış kılıftan oluşan RG316 yapı; yüksek sıcaklık dayanımı, mekanik esneklik ve RF ekranlama performansını tek kabloda bir araya getirir.
RG316 30 cm SMA Female MMCX 50 Ohm DC–6 GHz PTFE FEP
Teknik özellikler
| Genel Sistem Özellikleri | |
|---|---|
| Kablo Tipi | RG316 Koaksiyel RF Kablo |
| Toplam Uzunluk | 30 cm, konnektör uçları dahil |
| Nominal Empedans | 50 Ohm |
| Çalışma Frekans Aralığı | DC–3 GHz maksimum performans / DC–6 GHz kullanılabilir aralık |
| Konnektörler | |
| Konnektör A | SMA Female (Dişi) – dıştan dişli, merkez kontak yuvalı |
| Konnektör B | MMCX – uygulamaya göre uygun erkek veya dişi varyant |
| Konnektör Gövde Malzemesi | Pirinç üzerine ağır altın kaplama |
| Kablo Fiziksel Yapısı | |
| İç İletken | Gümüş kaplamalı bakır kaplı çelik (SCCS), 7×0.17 mm telli yapı |
| Yalıtkan / Dielektrik | PTFE (Teflon) |
| Dış Örgü / Ekranlama | Gümüş kaplamalı bakır örgü, %95+ kapsama |
| Dış Kılıf | FEP, şeffaf kahverengi |
| Kablo Dış Çapı | Yaklaşık Ø 2.50 mm |
| Elektriksel Performans | |
| VSWR @ 3 GHz | ≤ 1.35 : 1 |
| VSWR @ 6 GHz | ≤ 1.50 : 1 |
| Toplam Giriş Kaybı @ 2.4 GHz | Yaklaşık 0.30 dB |
| Toplam Giriş Kaybı @ 5.8 GHz | Yaklaşık 0.51 dB |
| Yalıtım Direnci | ≥ 5000 MΩ |
| Maksimum Çalışma Gerilimi | 335 V RMS |
| Mekanik ve Çevresel | |
| Minimum Bükülme Yarıçapı – Tek Seferlik | 15 mm |
| Minimum Bükülme Yarıçapı – Tekrarlı | 30 mm |
| Çalışma Sıcaklığı | -55°C – +165°C |
| SMA Tak-Çıkar Ömrü | ≥ 500 çevrim |
| MMCX Tak-Çıkar Ömrü | ≥ 500 çevrim |
